Para estudiar este apartado compararemos 2 circuitos, el que hemos visto anteriormente y uno nuevo:
Circuito de polarización de base (conmutación con CORTE y SATURACIÓN FUERTE). |

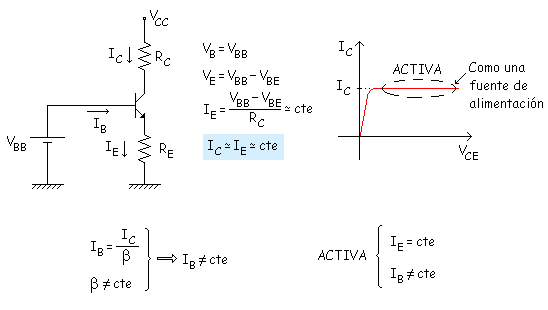

Circuito de polarización de emisor (en ACTIVA). La resistencia de la base se coloca en el emisor, lo demás igual. |
En el primer circuito tenemos: |
Veamos como está atacada la base en los dos circuitos
Se ataca a la base con una fuente de tensión constante (VBB). |

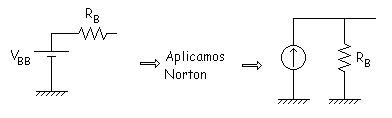

La base está atacada por una fuente de
tensión constante y una resistencia.
Es casi una fuente de corriente. Se ataca a la base con una fuente de corriente
|
La RC no interviene en la fuente de corriente no importa el valor de RC. |
