Campo magnético
Movimiento en un campo eléctrico
La energía potencial q(V'-V) se transforma en energía cinética. Siendo V'-V la diferencia de potencial existente entre dos puntos distantes x. En un campo eléctrico uniforme V'-V=Ex.
Movimiento en un campo magnético
Una partícula que se mueve en un campo magnético experimenta una fuerza Fm=q·v×B. El resultado de un producto vectorial es un vector de
- módulo igual al producto de los módulos por el seno del ángulo comprendido qvB sinθ
- dirección perpendicular al plano formado por los vectores velocidad v y campo B.
- y el sentido se obtiene por la denominada regla del sacacorchos. Si la carga es positiva el sentido es el del producto vectorial v×B, como en la figura izquierda. Si la carga es negativa el sentido de la fuerza es contrario al del producto vectorial v×B, figura de la derecha

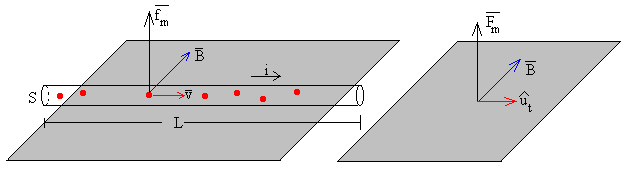

Fuerza sobre una porción de corriente rectilínea
fm=q·v×B. es la fuerza sobre un portador de carga. La fuerza sobre todos los portadores de carga contenidos en una porción de conductor rectilíneo de longitud L es.
Campo magnético producido por una corriente rectilínea
El módulo del campo magnético producido por una corriente rectilínea indefinida en un punto P a una distancia R es

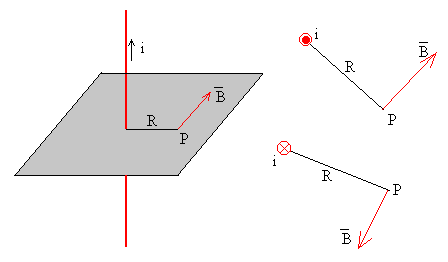

En la figura, se muestra la dirección y sentido del campo magnético producido por una corriente rectilínea indefinida en el punto P, cuando las corrientes entran o salen perpendicularmente al plano de la pantalla..
La dirección del campo magnético se dibuja perpendicular al plano determinado por la corriente rectilínea y el punto, y el sentido se determina por la regla del sacacorchos o la denominada de la mano derecha.

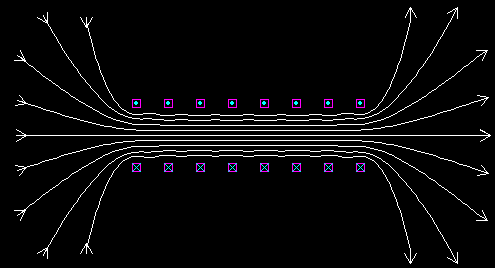

Campo magnético producido por un solenoide
Módulo del campo magnético producido por un solenoide de N espiras y de longitud L, por el que circula una corriente de intensidad i.
Dirección: el eje del solenoide
Sentido: regla d ela mano derecha
