Crear esquemas de configuración

Después de haber documentado los requerimientos de diseño, se han de definir los equipos de control requeridos para este proyecto. Al decidir qué módulos se han de utilizar, se define prácticamente la estructura del sistema de automatización. Crear un esquema de configuración considerando los puntos siguientes:

            · Tipo de CPU

            · Cantidad y tipo de los módulos de señales

            · Configuración de las entradas y salidas físicas

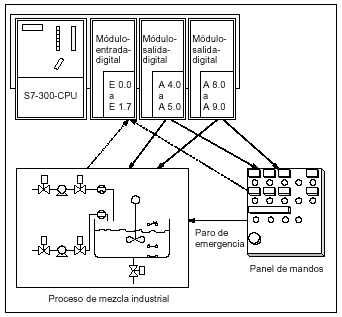

La figura siguiente muestra un ejemplo de configuración S7:
