Lista de referencias cruzadas

La lista de referencias cruzadas ofrece una panorámica de los operandos utilizados en el programa de usuario S7. En ésta se visualizan los operandos de las áreas de memoria de entradas (E), salidas (A), marcas (M), temporizadores (T), contadores (Z), bloques de función (FB), funciones (FC), bloques de función de sistema (SFB), funciones de sistema (SFC), periferia (P) y bloque de datos (DB), así como sus direcciones (dirección absoluta, nombre) y su utilización. La lista se visualiza en una ventana de trabajo. En la barra del título de esta ventana se muestra el nombre del programa de usuario al que pertenece la lista de referencias cruzadas.

Cada línea de la ventana corresponde a una entrada de la lista de referencias cruzadas. La función de búsqueda permite encontrar puntualizadamente los operandos y los símbolos. La lista de referencias cruzadas es la representación estándar de los datos de referencia. Dicho ajuste predeterminado se puede cambiar.

Estructura

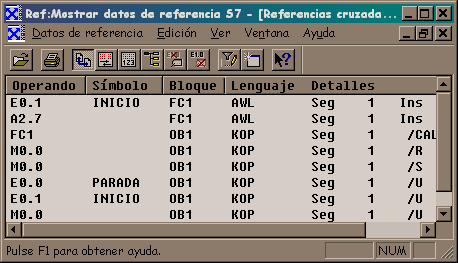

La ventana de las referencias cruzadas es la que aparece a continuación:

Las columnas símbolo, bloque, tipo y lenguaje/detalles serán mostradas sólo si se han seleccionado las correspondientes propiedades para la lista de referencias cruzadas. La información sobre el lenguaje y los detalles se representan en una misma columna, por lo que sólo se podrán seleccionar o rechazar como columna entera. Esta información sobre el bloque varía según el lenguaje en el que se creó el bloque. Con el ratón puede modificar el ancho de las columnas de la lista de referencias cruzadas.

    La lista de referencias cruzadas está ordenada por áreas de memoria, siendo éste el ajuste predeterminado. Si hace clic en un título de una columna, puede ordenar las entradas de la misma.
