Plano de ocupación para entradas, salidas y marcas (E/A/M)

Los planos de ocupación muestran los operandos ya ocupados en el programa de usuario. Constituye una base importante para buscar errores o para efectuar cambios en el programa de usuario. Al visualizar el plano de ocupación se obtiene una relación de los distintos bits y sus respectivas áreas de memoria Entradas (E), Salidas (A) o Marcas (M). El plano de ocupación se visualiza en una ventana de trabajo. La barra del título de la ventana de trabajo muestra el nombre del programa de usuario S7 al que pertenece el plano de ocupación. Cada línea contiene un byte del área de memoria en el cual están identificados los ocho bits según el acceso. Igualmente se indica si el acceso se realiza por un acceso a byte, a palabra o a palabra doble.

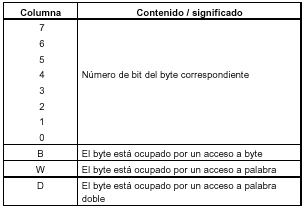

Columnas en el plano de ocupación E/A/M

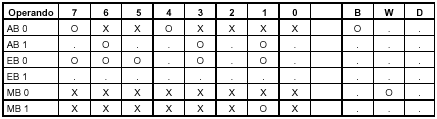

    El ejemplo siguiente muestra la estructura característica del plano de ocupación para entradas, salidas y marcas (E/A/M).
