MODOS DE DIRECCIONAMIENTO DE PROGRAMA Y DATOS



Los microcontroladores AVR RISC AT90S8515 soportan modos de direccionamiento poderosos y eficaces para el acceso a la memoria de programa (FLASH) y memoria de datos (SRAM, archivo de Registro y memoria de I/O). Esta sección describe los diferentes modos de direccionamiento soportados por la arquitectura AVR. En las figuras, OP es el código de funcionamiento de la palabra (word) de la instrucción. Para simplificar, no todas las figuras muestran la situación exacta de los bits de direccionamiento.


Registro Directo, Registro simple RD

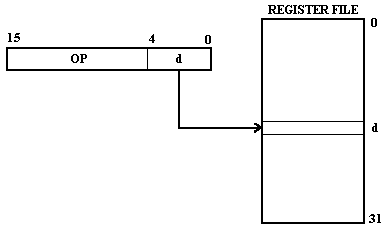

Figura. Direccionamiento directo de registro simple


El operando está contenido en el registro d (Rd).

Registro Directo, dos registros Rd y Rr

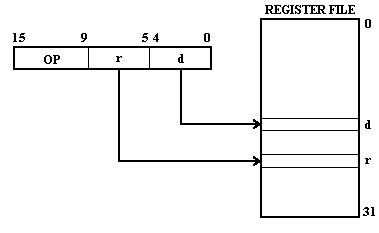

Figura. Direccionamiento de registro directo, dos registros



Los operandos están contenidos en los registros r (Rr) y d (Rd). El resultado es almacenado en el registro d (Rd).


I/O Directo

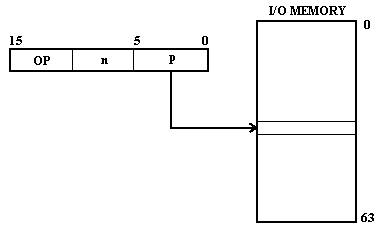

Figura. Direccionamiento directo de I/O



La dirección del operando está contenida en seis bits de la palabra (word) de la instrucción. n es el destino o dirección de registro fuente.


Dato directo

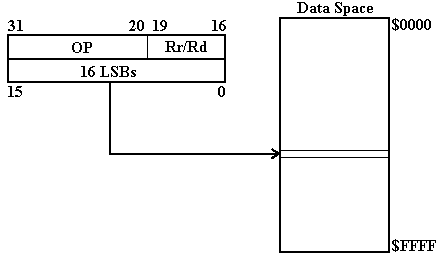

Figura. Direccionamiento directo de datos



Una dirección de datos de 16 bit está contenida en los 16 LSBs de una instrucción de 2-word. Rd/Rr especifican el destino o registro fuente.


Dato indirecto con desplazamiento

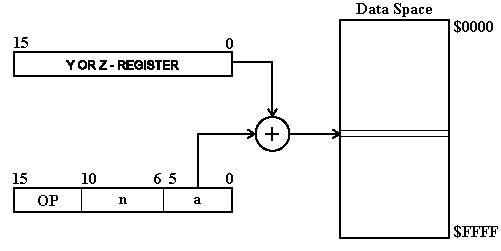

Figura. Dato indirecto con desplazamiento



La dirección del operando es el resultado del contenido de los registros Y o Z sumada a la dirección contenida en seis bits de la palabra (word) de la instrucción.


Dato indirecto

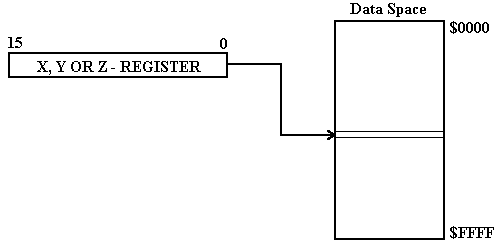

Figura. Direccionamiento indirecto de datos



La dirección del operando es el contenido del registro X, Y o del Z.


Dato indirecto con pre-decremento

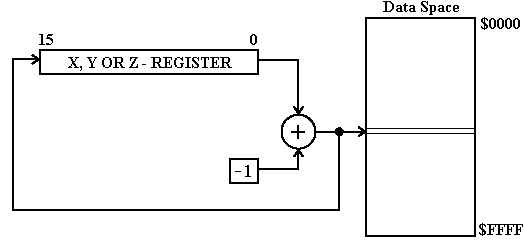

Figura. Direccionamiento indirecto de datos con pre-decremento



El registro X, Y o el Z es decrementado antes de la operación. La dirección del operando es el contenido decrementado del registro X, Y o Z.


Dato indirecto con post-incremento

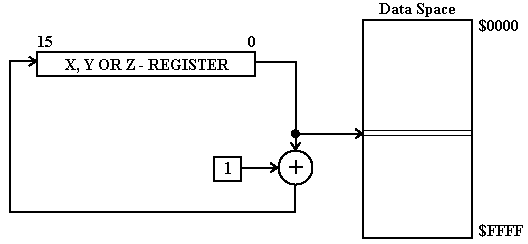

Figura. Direccionamiento indirecto de datos con post-incremento



El registro X, Y o el Z se incrementa después de la operación. La dirección del operando es el contenido del registro X, Y o Z previo al incremento.


Direccionamiento de una Constante usando la Instrucción LPM

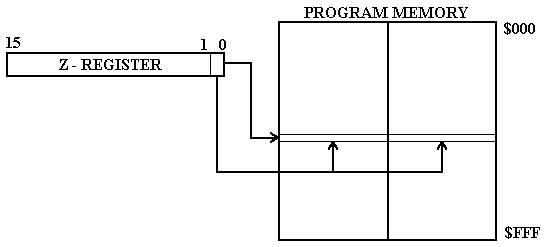

Figura. Direccionamiento de una constante de memoria código



La dirección del byte constante está especificada por el contenido del registro Z. Los 15 MSBs seleccionan la dirección de la palabra (0 - 4K), el LSB selecciona el byte bajo si está borrado (LSB = 0) o el byte alto si está a set (LSB = 1).


Direccionamiento de programa indirecto, IJMP e ICALL

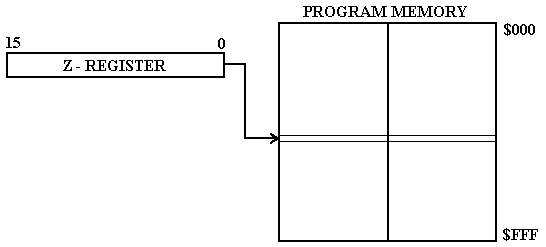

Figura. Direccionamiento de memoria de programa indirecto



La ejecución del programa continúa en la dirección contenida por el registro Z (es decir, el PC está cargado con el contenido del registro Z).


Direccionamiento de memoria relativo, RJMP y RCALL

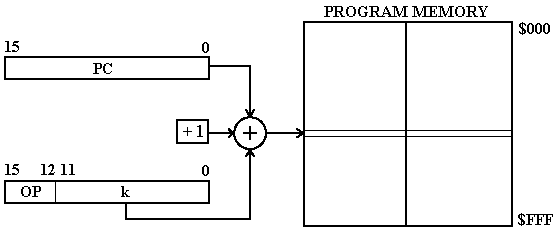

Figura. Direccionamiento de memoria de programa relativo



La ejecución del   programa continúa en la dirección  PC + k + 1.  La dirección relativa k va de -2048 a 2047.
