Cuando el Watchdog se desborde, generará un corto pulso de Reset de 1 ciclo de XTAL de duración. El Timer de retraso empieza a contar el periodo de time-out (t_TOUT) en el flanco de bajada de este pulso. Vaya al apartado "Watchdog" para ver más detalles del funcionamiento del Watchdog.

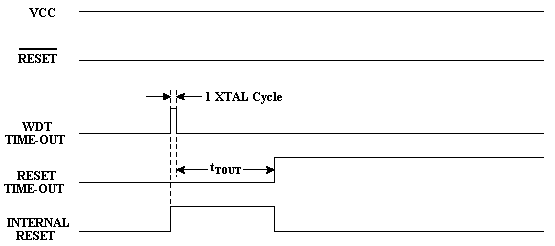

Figura. Reset de Watchdog durante el funcionamiento
