A continuación se muestran los tres tipos de encapsulados utilizados por los AT90S8515. Pulse sobre el nombre de cada uno de ellos en la barra azul para acceder más rápidamente.

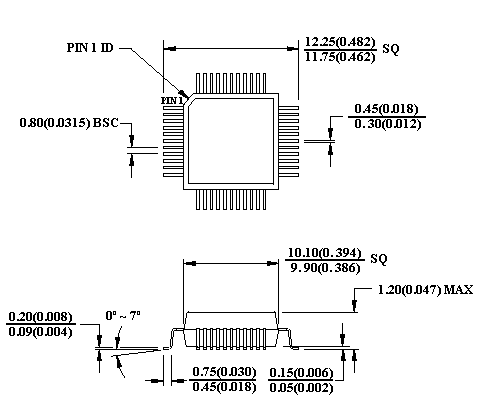

ENCAPSULADO 44A

  • 44 pines
  • Encapsulado (TQFP) de piso cuadrado y plástico delgado (1.0mm)
  • Cuerpo de 10x10mm
  • Dimensiones en Milímetros y (Pulgadas)
  • JEDEC STANDARD MS-026 ACB

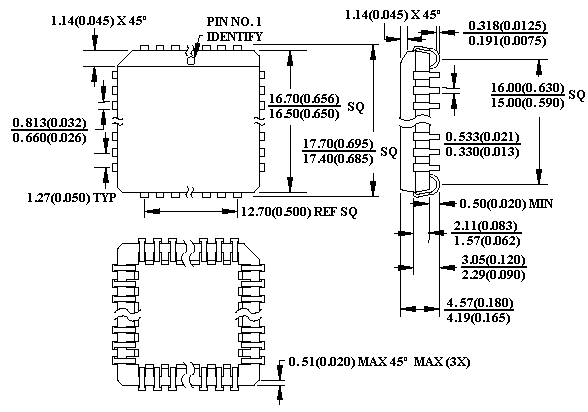

ENCAPSULADO 44J

  • 44 pines
  • Portador de Chip de plástico (PLCC)
  • Dimensiones en Milímetros y (Pulgadas)
  • JEDEC STANDARD MS-018 AC

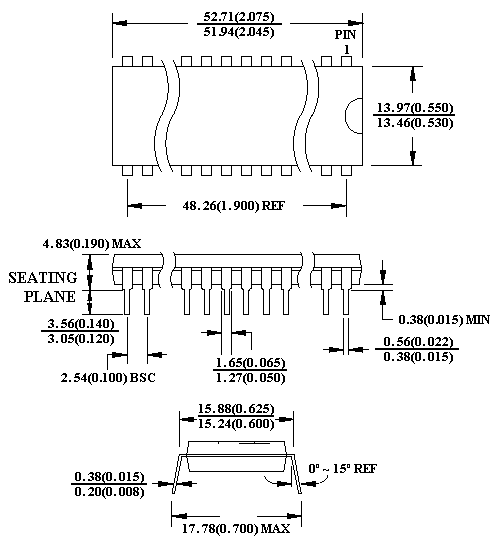

ENCAPSULADO 40P6

  • 40 pines
  • Encapsulado PDIP
  • 0.600" de ancho.
  • Dimensiones en Milímetros y (Pulgadas)
  • JEDEC STANDARD MS-011 AC




INFORMACIÓN DE LA CLASIFICACIÓN DE LOS AT90S8515

Velocidad (MHz) Energía suministrada Código Encapsulado Rango operación
4 2.7 - 6.0V AT90S8515-4AC 44A Comercial
            AT90S8515-4JC 44J (0ºC a 70ºC)
        AT90S8515-4PC 40P6
      AT90S8515-4AI 44A Industrial
      AT90S8515-4JI 44J (-40ºC a 85ºC)
        AT90S8515-4PI 40P6
8 4.0 - 6.0V AT90S8515-8AC 44A Comercial
       AT90S8515-8JC 44J (0ºC a 70ºC)
      AT90S8515-8PC 40P6
      AT90S8515-8AI 44A Industrial
      AT90S8515-8JI 44J (-40ºC a 85ºC)
      AT90S8515-8PI 40P6

Nota: Los AT90S8515A-XXX se usan para los dispositivos con el Fusible FSTRT programado.
