       PB0-PB1

       PB2-PB3

           PB4

           PB5

           PB6

           PB7





PB0-PB1

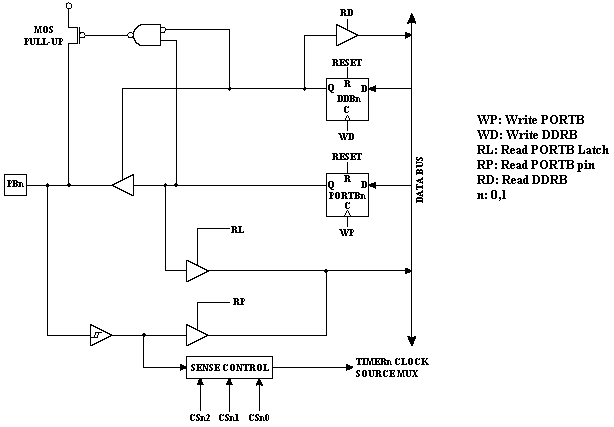

Figura. Diagrama esquemático del Puerto B. (Pines PB0 y PB1)





PB2-PB3

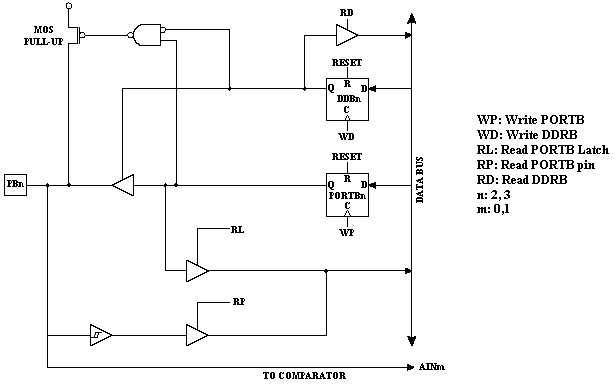

Figura. Diagrama esquemático del Puerto B. (Pines PB2 y PB3)





PB4

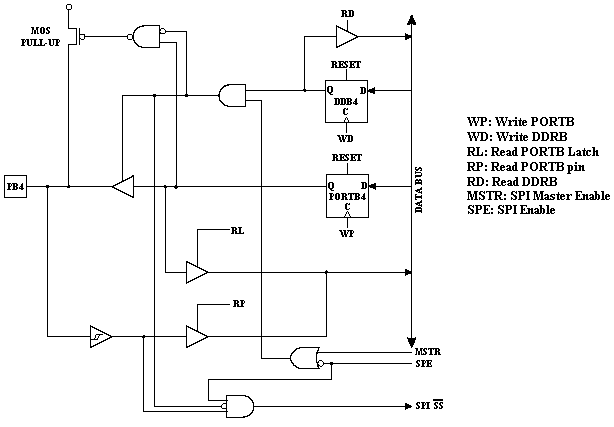

Figura. Diagrama esquemático del Puerto B. (Pin PB4)





PB5

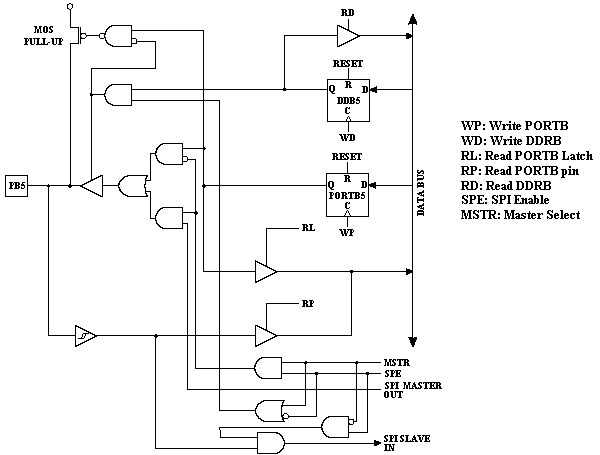

Figura. Diagrama esquemático del Puerto B. (Pin PB5)





PB6

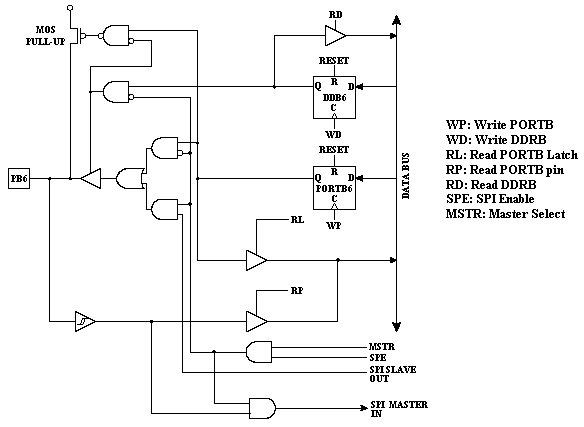

Figura. Diagrama esquemático del Puerto B. (Pin PB6)





PB7

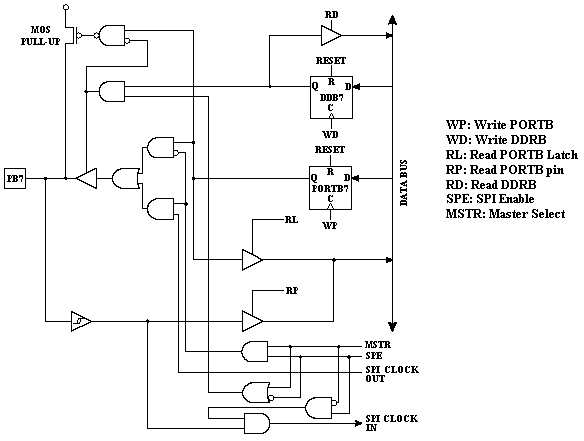

Figura. Diagrama esquemático del Puerto B. (Pin PB7)
