TIMER/CONTADOR 0 DE 8 BIT

El Timer/Contador 0 de 8 bit puede seleccionar la fuente del clock de CK, del prescaler CK o de un pin externo. Además, puede detenerse como se describe en la especificación del registro de control (TCCR0) para el Timer/Contador 0. El flag de estado de desbordamiento se encuentra en el registro de flags de interrupción (TIFR) del Timer/Contador. Las señales de control se encuentran en el registro de control (TCCR0) del Timer/Contador 0. Las opciones de habilitar/deshabilitar interrupciones para el Timer/Contador 0 se encuentran en el registro de enmascaramiento de interrupciones (TIMSK) del Timer/Contador.

Cuando el Timer/Contador 0 tiene un clock externo, la señal externa se sincroniza con la frecuencia del oscilador de la CPU. Para asegurar el funcionamiento apropiado del clock externo, el tiempo mínimo entre dos transiciones de clock externas debe ser por lo menos un periodo de clock interno de la CPU. La señal de clock externa se prueba en el flanco ascendente del clock interno de la CPU.

Las características del Timer/Contador 0 de 8 bit ofrecen una alta resolución y un uso de alta exactitud con las opciones más bajas del prescaler. De forma similar, las opciones altas del prescaler hacen útil al Timer/Contador 0 para funciones de velocidades más bajas o funciones cronometradas exactas para acciones poco frecuentes.

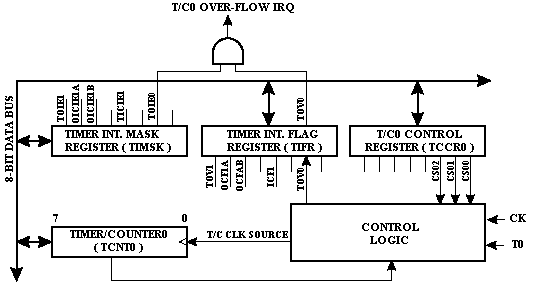

La siguiente figura muestra el diagrama de bloques del Timer/Contador0.
