TIMER WATCHDOG |
El Watchdog es un Timer que actúa con su propio oscilador integrado en el propio chip cuya frecuencia es de 1 MHz. Éste es el valor típico a Vcc = 5V. Controlando el prescaler del Timer Watchdog, el intervalo de reset del Watchdog puede ajustarse (vea la Tabla para una descripción detallada). La instrucción WDR (reset del Watchdog) resetea el Timer Watchdog. Pueden seleccionarse ocho periodos de ciclo de clock diferentes para determinar el periodo de reset. Si el periodo de reset expira sin otro reset de Watchdog, el AT90S8515 se resetea y ejecuta desde el vector de reset. Para prevenir una desactivación involuntaria del Watchdog cuando éste se va a desconectar, se debe seguir una secuencia de desconexión especial. Vaya a la descripción del registro de control del Timer Watchdog para conocer más detalles. |

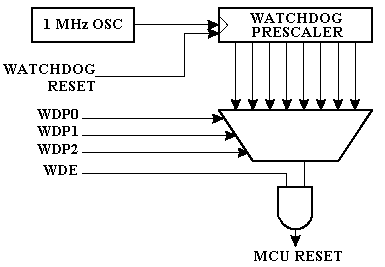

Figura. Watchdog Timer
|
|
|
