El C siempre se pone en paralelo con la RL. El circuito y las gráficas son las siguientes:
|
|
Es parecido al anterior, cambia el valor de iT. Conducen D1 y D3 en positivo y conducen D2 y D4 en el semiciclo negativo. En el transformador el mismo bobinado sufre la intensidad, entonces tiene que soportar toda la intensidad, pero a veces hacia arriba y otras hacia abajo. Hay que diseñar el arrollamiento del hilo del secundario para que aguanten esos picos positivos y negativos. Para el condensador sigue sirviendo lo visto anteriormente:
La única diferencia está en la iT y la VIP (tensión inversa de pico).
La tensión inversa de pico (VIP) solo tiene que aguantar VP2 y no el doble de este valor como en el caso anterior. |
Ejemplo:
Calculamos todo lo que hemos visto en la teoría:
Kirchoff se cumple para valores medios, con valores eficaces no se cumple (con ondas senoidales).
El valor medio de la corriente en la carga será:

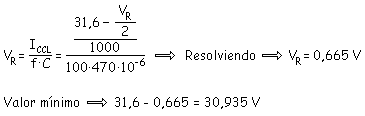

El valor del rizado es:
El condensador se descargará hasta ese valor mínimo.
El valor medio del diodo es:
