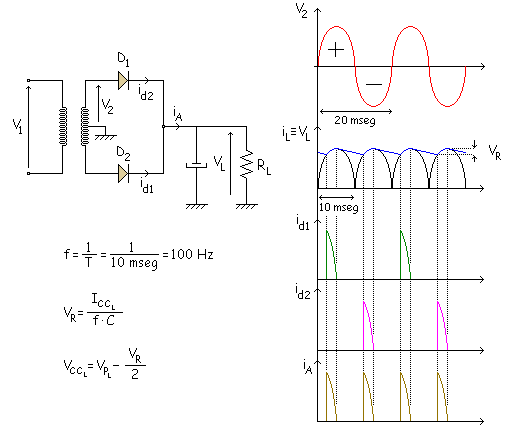

El D1 conduce en el semiciclo positivo y sólo cuando se carga el C. El D2 conduce en el semiciclo negativo y sólo cuando se carga el C. La deducción de esa formula (VCCL) es como antes, aproximar a una triangular, y sale la misma fórmula.
Las conclusiones de lo que nos conviene son las mismas de antes:
Como en el caso anterior la intensidad media por el condensador es cero: ICCA = ICCL
En este caso la intensidad que tienen que aguantar los diodos es la mitad que en el caso anterior.
