Malla de entrada:
Recta de carga (malla de salida):

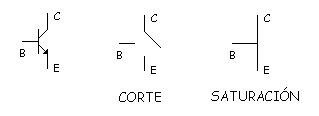

Hemos dicho que el transistor podía trabajar como un amplificador y también como un conmutador:
Como hemos dicho anteriormente, el valor de IB depende de la RB, por lo tanto podemos controlar la posición del punto Q variando el valor de la RB.
Analicemos brevemente la estabilidad de este circuito de polarización de base.
Vemos que la bcc puede variar por varias razones, por lo tanto el punto Q es inestable.
Ejemplo: bcc = 150
IB = 30 A
IC = 150
30 = 4,5 mA
VCE = 1,5 V
Ejemplo: bcc = 50
IB = 30 mA
IC
= 50 30 = 1,5 mA
VCE = 10,5 V
Vemos que al variar la beta varia la VCE, por lo tanto la posición del punto Q.
En este applet podemos ver la recta de carga en continua de un transistor npn con polarización de base..Cada vez que se introduzcan nuevos datos hay que pulsar el botón "Calcular".
En el área de "Resultados" podemos ver todas las corrientes del transistor, al igual que las tensiones.
El applet también nos dirá si el transistor esta trabajando en la zona activa, corte o saturación.
Podemos variar la escala de la gráfica modificando la "escala del eje y".
Para realización de esta simulación se han tomado estas equivalencias:
VBB = Vbb Vbe = 0,7 V RE = Re RB = Rb RC = Rc b = Beta
VCB = Vcb VCE = Vce = 0,7 V IB = Ib =Ibase IC = Ic =Icolector VCC = Vcc
