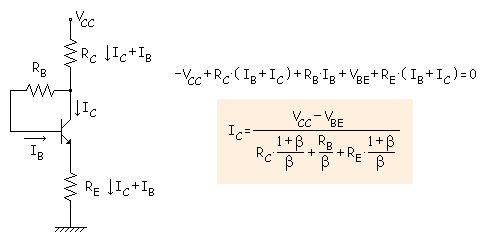

Con este circuito se intenta obtener polarizaciones más estables para los circuitos con transistores. Para ello se usa una combinación de una resistencia de emisor y una resistencia de colector.
Para que sea estable se tiene que cumplir:
Pero el problema es que si RC y RE son muy grandes el valor de VCE tiene que ser pequeño y puede llegar a saturación, por eso no se puede hacer todo lo grande que se quiera.
En este applet podemos ver la estabilidad del "Circuito de polarización con realimentación de emisor y realimentación de colector".Cada vez que se introduzcan nuevos datos hay que pulsar el botón "Calcular".
En el área de "Resultados" podemos ver el valor de la corriente de colector para cada caso y el applet nos dirá si con esos valores el circuito es estable o no es estable.
Para realización de esta simulación se han tomado estas equivalencias:
VCC = + 15 V VBE = 0,7 V RE = Re RB = Rb RC = Rc b = Beta
