Circuito de polarización con realimentación de emisor

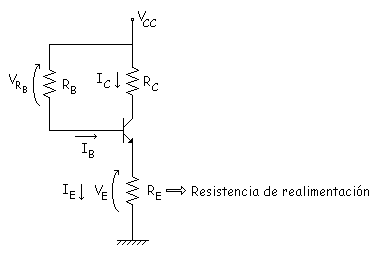

En este circuito la resistencia de realimentación es RE.

Haremos la prueba de desestabilizar el punto Q.

IC intenta aumentar mucho. Pero al aumentar la IC, aumenta la VE.

Entonces vemos que se da un fenómeno de "autorregulación", intenta aumentar mucho pero al final aumenta menos. Aunque no se estabiliza, se desestabiliza menos, esa "auto corrección" se llama realimentación.

A este efecto de que una variable de salida afecte a la entrada se le llama realimentación, la salida afecta a la entrada, se auto corrige. Además se le llama "Realimentación negativa" porque un aumento supone una disminución. Si un aumento supusiera otro aumento sería una "Realimentación positiva".

En amplificadores es muy importante la realimentación, como se verá más adelante. Seguimos analizando el circuito. Malla de entrada:

Ejemplo: Para ver como se mueve el punto Q.

VCC = +15 V     RC = 910 W    RB = 430 W   RE = 100 W    VBE = 0,7 V

Recta de carga:

Se ha movido mucho pero menos que el anterior.

Cuanto menor sea este resultado, mejor será el circuito, esto sirve para comparar circuitos. Para mejorar el circuito se puede hacer:

Se suele coger 100 veces mayor RE.

Veamos si se cumple en este circuito.

No se cumple. RE debería ser RE = 430 kW. Pero poner RE = 430 kW hace que casi toda la tensión de VCC vaya a RE y la VCE es pequeña, y el circuito entra en saturación y no funciona como amplificador, el remedio es peor.
