El circuito es el siguiente:
Veamos como se comporta la Tª.
Y la IC aumenta menos de lo que pretendía, realimentación negativa, se ha compensado en parte.

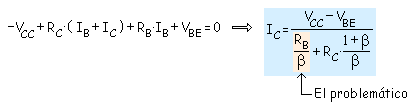

Malla de entrada:
Hacemos como antes:

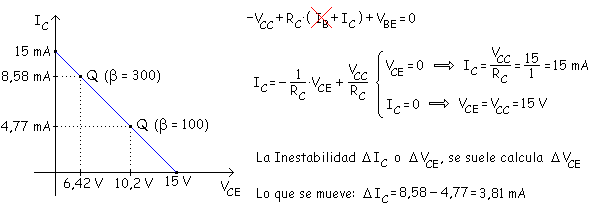

Recta de carga. Malla de salida:
Si los comparamos:
Este último es mejor por ahora. De antes teníamos:
Para que se mueva lo menos posible, el b tiene que afectar lo menos posible, interesa que RC influya más que RB/b, para eso:
RC normalmente no se suele poder elegir, no se puede elegir normalmente. Entonces la RB se elegirá la menor posible.
Hay que recordar que en le circuito anterior de realimentación de emisor si cogíamos RB muy pequeña se saturaba. En este circuito, a medida que disminuya RB se iba acercando a saturación, no se saturaba pero se acercaba mucho. Por eso no es útil, porque se acerca mucho a saturación (aunque nunca llegue a los VCE = 0.2 V de saturación).

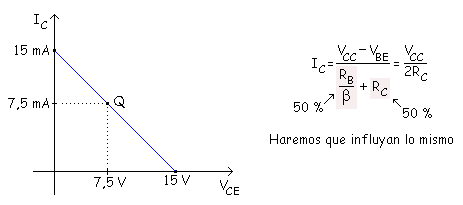

¿Que debería hacer para que Q estuviera centrado? Para que esto ocurra:
No se pueden cumplir los dos, si está centrado no es estable y viceversa.
Y este circuito no es bueno por esa razón, aunque sea mejor que los anteriores, es todavía bastante inestable.
