Circuito de polarización por divisor de tensión

En todo circuito que quiera que se auto compense tiene que haber una resistencia de realimentación, en este caso es R_E, que hace que sea estable el punto Q.

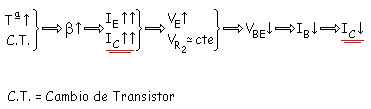

Veamos como se comporta si variamos la temperatura o cambiamos de transistor (C.T.).

Y se compensa en parte la I_C, se mueve pero menos. Es un circuito muy bueno, la compensación no es total pero casi, es una compensación muy buena. Este circuito es el que se utiliza mayoritariamente por ser bueno, barato y efectivo.

Lo analizaremos como siempre de 2 formas: Análisis aproximado y exacto.

Aproximado (ideal).

Primeramente modificaremos un poco el circuito:

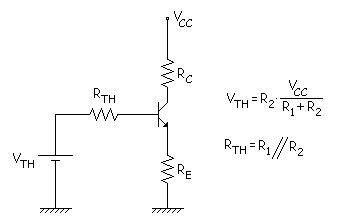

Ahora aplicaremos Thévenin:

Aproximamos: R_TH = 0. Malla de entrada:

El punto Q es estable. Tenemos lo ideal, no está la b. Lo único que varía algo es la V_BE, pero es una variación pequeña respecto a V_TH, entonces es casi constante la I_C.

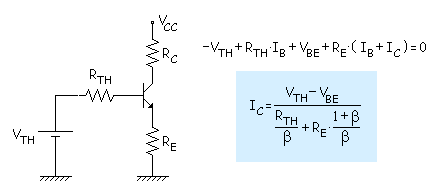

Exacto

Aprovechamos lo calculado anteriormente:

Interesa que R_TH/b influya poco respecto a R_E. Hacemos R_E 100 veces mayor que R_TH/b.

Pero es difícil que se cumpla esto porque R_TH es el paralelo de R₁ y R₂, y de estas dos resistencias la más pequeña suele ser R₂, entonces si aproximamos para verlo mejor:

Para que esto funcione correctamente hemos dicho que se tiene que cumplir lo siguiente:

Pero si pongo R₂ muy pequeño, la I_R2 es grande y es aproximadamente I_R1 y esa intensidad va a la F.A., entonces el condensador y los diodos de la F.A. tienen que resistir mucha intensidad y podría dar problemas.

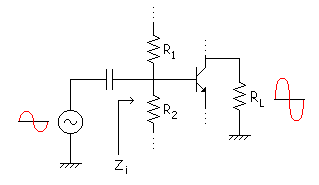

Otro problema se da en alterna:

Cuando amplificamos la onda es muy importante la impedancia de entrada (Z_i) y tiene que ser de un valor concreto. Su valor es:

No se puede hacer la Z_i todo lo pequeña que se quiera y eso es una pega, se estropea la Z_i en alterna. Hay 2 pegas:

• El consumo
• La Zi

Para resolver eso los diseñadores cogen en vez de 0,01R_B·b suelen coger un poco mayor, 0,1R_E·b.

Y así Q es bastante estable, aunque no sea tan estable como antes.

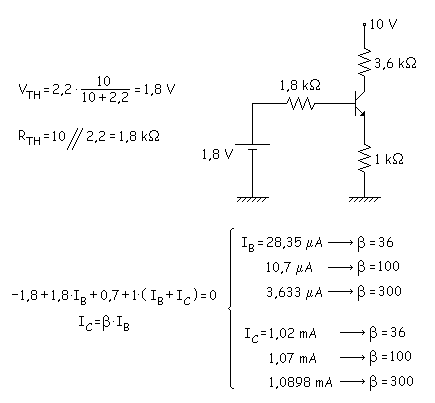

Ejemplo:

Como siempre aplicamos Thévenin y calculamos I_B e I_C para los distintos valores de b.

Ahora calculamos el V_CE y dibujamos la gráfica:

Vemos que el punto Q varía muy poco para distintos valores de b. Esto lo vemos con la variación de I_C.

Para ver la estabilidad del circuito estudiaremos el caso más crítico, que es el valor más pequeño de b, si se cumple para este valor se cumple en todos los demás casos, porque es el peor caso.

No se cumple el muy estable, veamos ahora el "Bastante Estable".

Es bastante estable porque se cumple la ecuación, esto quiere decir que esta bastante bien diseñado el circuito.
