Test con tablas de
variables

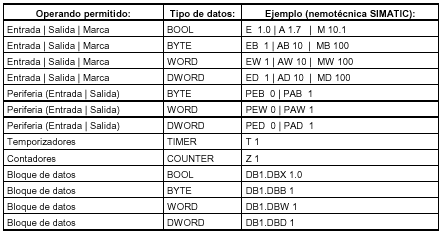

Ejemplo
de introducción de operandos en tablas de variables
Ventana "Valores de forzado":
Los módulos S7-300 solamente permiten un forzado permanente de
entradas, salidas y periferia (salidas). Los módulos S7-400 solamente
permiten un forzado permanente de entradas, salidas, marcas y periferia
(entradas/salidas).
Ejemplos
de introducción de valores de forzado normal y de forzado permanente
Operandos
de bit
|
Operandos de bits posibles |
Valores de forzado normal y forzado permanente
permitidos |
|
E1.0 |
true |
|
M1.7 |
false |
|
A10.7 |
0 |
|
DB1.DBX1.1 |
1 |
|
E1.1 |
2#0 |
|
M1.6 |
2#1 |
Operandos
de byte
| Operandos de byte posibles |
Valores de forzado normal y permanente
permitidos |
| EB 1 |
2#00110011 |
| MB 12 |
b#16#1F |
| MB 14 |
1F |
| AB 10 |
´a` |
| DB1.DBB 1 |
10 |
| PAB 2 |
-12 |
Temporizador
| Operandos posibles del tipo de
temporizador |
Valores de forzado normal y permanente
permitidos |
Explicación |
| T1 |
0 |
Conversión en milisegundos (ms) |
| T12 |
20 |
Conversión en milisegundos |
| T14 |
12345 |
Conversión en milisegundos |
| T16 |
s5t#12s340ms |
|
| T18 |
1.3 |
Conversión en 1s 300ms |
| T20 |
1.3s |
Conversión en 1s 300ms |
|
