SUMA BCD (ADD)

RESTA CON LLEVADA EN BCD (SUB)

DIVISIÓN BCD (DIV)

MULTIPLICACIÓN EN BCD (MUL)

SUMA BCD (ADD)

Suma en BCD AU+AD y el resultado lo copia en R.

LD      000.05
CLC    (Borra llevada)
ADD    #1234(Au) 015(Ad) 016(R)

Área de datos:

AU y AD: IRI, HR, TC, DM, #

R: IRI, HR, DM.

Indicadores:

ER, si uno de los sumadores no es BCD.

CY, si la suma > 9999

EQ, si el resultado > 0

RESTA CON LLEVADA EN BCD (SUB)

Resta en BCD. Resta con llevada.

LD      000.06
CLC
SUB    013(M)  #2527(Su)  014(R)

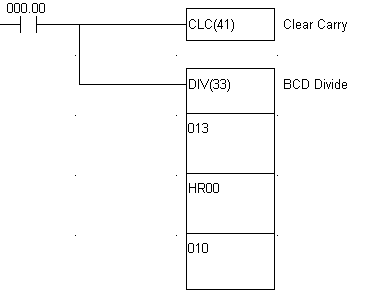

DIVISIÓN BCD(DIV)

LD       000.00
CLC
DIV     013(Dd)  HR00(Dr ) 010(R)

El resultado se guarda en dos canales(solo se pone uno):

Área de datos:

Dd(Dividendo) y Dr(Divisor): IRI, HR, TC, DM.

Los dos pueden ser ctes pero no al mismo tiempo

R: IRE, HR, DM

Indicadores:

ER: Si cualquier dato no es BCD y si se quiere dividir por cero.

EQ: Si el resultado es cero.

MULTIPLICA EN BCD(MUL)

LD        000.00
CLC
MUL     010(Md)  011(Mr)  012(R)

El resultado necesita 2 canales. Serán el canal 12 y canal 13. Menor peso en 12 y mayor peso en 13.

Área de datos:

Dd y Dr: IRI, HR, TC, DM.

Los dos pueden ser ctes pero no al mismo tiempo

R: IR, HR, DM

Indicadores:

ER: Si cualquier dato no es BCD .

EQ: Si el resultado es cero.
