CURSO DEL AUTÓMATA PROGRAMABLE CS1
ACCIONES DE GRAFCET
Las acciones asociadas a cada etapa, se representan mediante un rectángulo donde especificamos el tipo de acción o función a realizar.

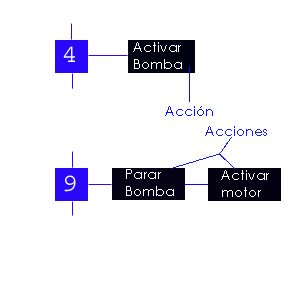

Un ejemplo de como se representan las acciones en un grafcet lo mostramos en la siguiente imagen:
