INTRODUCCIÓN |
Los AT90S8515 proporcionan dos Timer/Contadores de propósito general, un T/C de 8 bit y otro de 16-bit. Los Timers/Contadores tienen selección del prescaler individual del mismo prescaler de 10 bit del Timer. Ambos Timers/Contadores pueden usarse como un Timer con una base de tiempo de clock interno o como un contador con un pin de conexión externo que activa la cuenta. |
PRESCALER DEL TIMER/CONTADOR |
La siguiente figura muestra el prescaler general del timer/contador: |

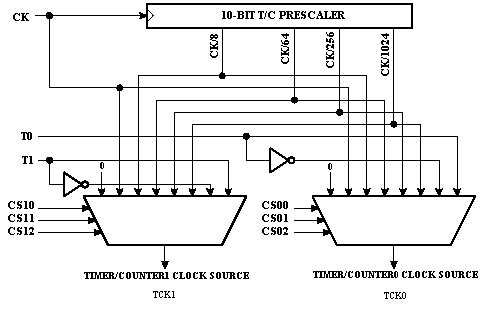

Figura. Prescaler del Timer/Contador
Las cuatro posibles selecciones del prescaler son: CK/8, CK/64, CK/256 y CK/1024, donde CK es el clock del oscilador. Para los dos Timers/Contadores, las selecciones añadidas como CK, fuente externa y stop pueden seleccionarse como fuentes de clock. |
|
|
|
