Hemos demostrado que el alcance máximo se obtiene para el ángulo de tiro de 45º, cuando el cañón y el blanco están  en una superficie horizontal.

En esta página, vamos a estudiar el movimiento de un proyectil que se dispara desde una altura h sobre una superficie horizontal, y a calcular el ángulo de tiro para el cual el alcance es máximo.

Este ejemplo, nos permiten estudiar en detalle la trayectoria parabólica y practicar con funciones trigonométricas seno, coseno y tangente.



Se dispara un proyectil desde una cierta altura sobre el suelo

Se dispara un proyectil desde una altura h sobre un plano horizontal con velocidad inicial v0, haciendo un ángulo θ con la horizontal. Para describir el movimiento establecemos un sistema de referencia como se indica en la figura.

Las componentes de la velocidad del proyectil en función del tiempo son:

vx=v0·cosθ
vy=v0·
senθ-g·t

La posición del proyectil en función del tiempo es

x= v0·cosθ·t
y= h+v0·
senθ·t-g·t2/2

Estas son las ecuaciones paramétricas de la trayectoria, ya que dado el tiempo t, se obtiene la posición x e y del proyectil.

El tiempo de vuelo T se obtiene poniendo y=0 en la segunda ecuación y despejando el tiempo t.

El proyectil llega al punto de impacto en el instante t=T. Sustituyendo t en la primera ecuación obtenemos el alcance, o distancia horizontal entre el origen y el punto de impacto, R.

En la figura, se representa el alcance R en función del ángulo de tiro θ.

La componente vy de la velocidad cuando el cuerpo llega al suelo es

La velocidad final vf del proyectil cuando llega al suelo y el ángulo que forma con la horizontal (véase la primera figura) es

El módulo de la velocidad final vf se puede calcular también, aplicando el principio de conservación de la energía.

Alcance máximo

Derivando R con respecto del ángulo de tiro θ e igualando a cero obtenemos el ángulo de tiro θm para el cual el alcance es máximo.

Elevamos al cuadrado y simplificamos

El ángulo θm para el cual el alcance R es máximo vale

Sustituyendo cosθ y senθ  en función del parámetro z, en la expresión del alcance R, se obtiene después de algunas operaciones

Otra forma de expresar el alcance máximo Rm es

Teniendo en cuenta la relación trigonométrica

llegamos a esta expresión tan simple para el alcance máximo

Rm=h·tan(2θm)

El tiempo de vuelo Tm para el ángulo θm

El alcance máximo sin cálculo de derivadas

Una forma alternativa de calcular el ángulo θm, sin tener que realizar un cálculo de derivadas es el siguiente:

Eliminamos el tiempo t, en de las ecuaciones paramétricas de la trayectoria, llegamos a la ecuación de la parábola (recuérdese que 1/cos2θ=1+tan2θ)

En el punto de impacto con el suelo y=0, obtenemos la ecuación de segundo grado en tanθ

con dos soluciones para R<Rm, y una solución para R=Rm y ninguna para R>Rm,véase la figura.

Esto implica que el discriminante de la ecuación de segundo grado debe ser cero para el ángulo θm  que hace que el alcance sea máximo

El mismo resultado que ya obtuvimos de una forma más laboriosa.

Velocidad final y velocidad inicial

La velocidad final y el ángulo que forma con el eje X son

La relación entre el ángulo de disparo θm y el ángulo φm que forma el vector velocidad cuando el proyectil llega al suelo es

El vector velocidad inicial v0 y el vector velocidad final vf son perpendiculares,

Ejemplo:

  • La velocidad de disparo v0=60 m/s,

  • La altura inicial del proyectil h=200 m

  • El ángulo de tiro θ=30º.

El alcance R es

El tiempo T de vuelo del proyectil es

  • El alcance máximo (véase la última figura) se obtiene para el ángulo

El alcance y el tiempo de vuelo para este ángulo son, respectivamente

  • Ángulos de tiro que producen el mismo alcance R=450 m.

Podemos calcular los dos ángulos de tiro que producen el mismo alcance R<Rm, por ejemplo un alcance de R=450 m. Calculamos las raíces de la ecuación de segundo grado en tanθ



θ1=10.8º, θ2=55.3º,  Como vemos θ1m2

Supongamos que un atleta lanza un peso desde una altura h con una velocidad v0, haciendo un ángulo θ con la horizontal.

Si el atleta lanza el peso desde una altura de h=2.1 m y quiere que llegue a una distancia Rm=22 m, el ángulo óptimo de lanzamiento θm vale

Rm=h·tan(2θm)     θm=42.3º

El análisis del lanzamiento del peso es más complicado, ya que la altura h no es independiente del ángulo θ, tal como se aprecia en la figura, sino que h=H+b·senθ, siendo H la altura del hombro y b la longitud del brazo. (Véase De Luca 2005)



Actividades

Se introduce

  • La altura h desde la que se dispara el proyectil, actuando en la barra de desplazamiento titulada Altura.

  • El ángulo de tiro θ, actuando en la barra de desplazamiento titulada Ángulo, o bien, introduciendo el valor del ángulo en el control de edición correspondiente.

  • La velocidad de disparo se ha fijado en el valor v0=60 m/s

Se pulsa el botón titulado Empieza

Observamos la trayectoria del proyectil hasta que llega al suelo. En la parte superior del applet, se proporcionan los datos del proyectil:

  • tiempo t,

  • las componentes de la velocidad vx y vy,

  • la posición x, e y

Cuando llega al suelo, podemos anotar el alcance x, el tiempo de vuelo t y la velocidad final del proyectil vx y vy, y comprobar estos resultados con los cálculos realizados manualmente.

El programa interactivo representa, la trayectoria actual del proyectil y su trayectoria anterior. Fijada la altura h, vamos cambiando el ángulo de tiro θ. Mediante el procedimiento de aproximaciones sucesivas, podemos obtener el ángulo para el cual el alcance es máximo.



CinemaApplet2 aparecerá en un explorador compatible con JDK 1.1.




Se lanza un proyectil desde un péndulo simple

Consideremos un objeto que denominaremos proyectil de masa m que cuelga de una cuerda de longitud l. Cuando se separa de su posición de equilibrio y se suelta comienza a oscilar, tal como estudiaremos en la página dedicada al péndulo simple.

Soltamos el proyectil cuando la cuerda se desvía de la posición de equilibrio un ángulo θ0. Se corta la cuerda cuando el péndulo se desvía de la posición vertical un ángulo θ<|θ0|. El proyectil describe una trayectoria parabólica si se desprecia el rozamiento con el aire, tal como se aprecia en la figura.

Principio de conservación de la energía

El proyectil parte de la posición inicial θ0, con velocidad inicial v=0. Describe un arco de circunferencia y llega a la posición final θ, con velocidad v.  Aplicamos el principio de conservación de la energía para calcular la velocidad v. Si ponemos el nivel cero de energía potencial en la parte más baja de la trayectoria

Ecuaciones del tiro parabólico

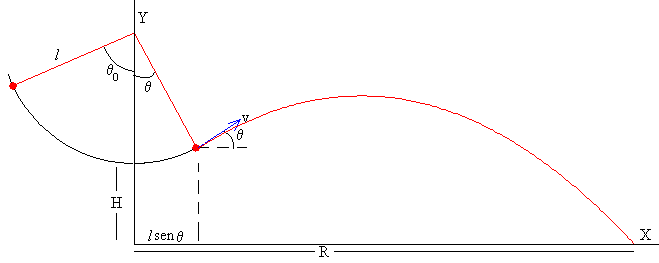

Para describir el movimiento del proyectil, situamos los ejes X e Y del modo en el que se señala en la figura; el eje X en el suelo, y el eje Y tiene la dirección del péndulo en la posición de equilibrio θ=0.

El proyectil se dispara con una velocidad v, haciendo un ángulo θ con la horizontal, desde una altura h=H+(l-lcosθ). Siendo H+l la altura del centro de giro del péndulo.

La posición del proyectil en función del tiempo es

x= l·senθ+v·cosθ·t
y= h+v·
senθ·t-g·t2/2

Siguiendo los mismos pasos que en la sección anterior. Obtenemos el alcance R, poniendo y=0, en la segunda ecuación, despejando el tiempo de vuelo t, y sustituyéndolo en la primera ecuación de la  trayectoria.

Expresamos el alcance R en función del ángulo θ

Dado el ángulo θ0 de partida del objeto, se tratará de calcular el ángulo θ, para el cual el alcance R es máximo.

Alcance máximo

Dado el ángulo θ0 de partida del objeto, calcularemos el ángulo θm, para el cual el alcance R es máximo.

En la figura, se representa el alcance R en función del ángulo θ, para θ0=80º. El ángulo θm para el cual R es máximo se obtiene derivando R respecto del ángulo θ, e igualando a cero. Es decir,  resolviendo la ecuación dR/dθ=0.

En el segundo artículo citado en las referencias, el alcance máximo se obtiene calculando las raíces reales de la ecuación cúbica.

con x=cosθm

Ejemplo:

  • Longitud del péndulo l=0.6 m

  • Altura del proyectil en la situación de equilibrio, H=1.0 m

  • Se desvía el péndulo θ0=80º de la posición de equilibrio

  • Se corta la cuerda cuando el péndulo se desvía θ=30º

La velocidad del proyectil cuando se corta la cuerda es

Ecuaciones del movimiento

x= 0.6·sen30+2.85·cos30·t
y=
1.0+0.6-0.6·cos30+2.85·sen30·t-9.8·t2/2

El alcance se calcula poniendo y=0. Resolvemos la ecuación de segundo grado en t. La raíz positiva vale t=0.64 s

Calculamos el alcance en la primera ecuación x=1.87 m

También podemos calcular el alcance de forma directa

Para calcular el ángulo θm para el cual el alcance es máximo, se resuelve la ecuación cúbica

x3+a·x2+bx+c=0

con a=2.32, b=0, c=-2.49

Se calcula

Como R2>Q3 entonces la ecuación tiene una raíz real

El ángulo x1=cosθm, θm=28.1º

Este ángulo θm se puede obtener aproximadamente de forma gráfica.



Actividades

Se introduce

  • El ángulo θ0 que se desvía el péndulo de la posición de equilibrio, actuando en la barra de desplazamiento titulada Angulo partida.

  • La longitud del péndulo se ha fijado en l=0.6 m

  • La altura del proyectil en la posición de equilibrio θ=0 se ha fijado en H=1.0 m

Se pulsa el botón titulado Nuevo

  • El ángulo θ que forma el péndulo con la vertical cuando se corta la cuerda que sostiene el proyectil, actuando en la barra de desplazamiento titulada Angulo final.

Se pulsa el botón titulado Empieza

Cuando el proyectil llega al suelo, se guardan los pares de datos, (ángulo θ, alcance R) en el área de texto situado en la parte izquierda del applet.

Pulsando el botón titulado Gráfica se representa los resultados “experimentales” como puntos de color rojo sobre la representación gráfica de la función R(θ). El alcance R en función del ángulo final θ. Calcula el ángulo θm que hace que el alcance R sea máximo

CinemaApplet2 aparecerá en un explorador compatible con JDK 1.1.
