Como hemos estudiado en la página anterior, la amplitud de una oscilación amortiguada decrece con el tiempo. Al cabo de un cierto tiempo teóricamente infinito, el oscilador se detiene en el origen. Para mantener la oscilación es necesario aplicar una fuerza oscilante.

Descripción

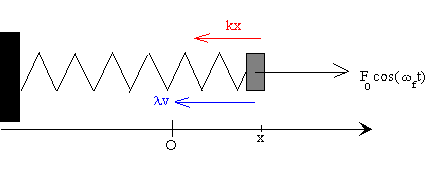

Las fuerzas que actúan sobre la partícula son:

• La fuerza que ejerce el muelle -k·x
• La fuerza de rozamiento proporcional a la velocidad λv y de sentido contrario a ésta
• La fuerza oscilante F₀·cos(w_f t) de frecuencia angular w_f

La ecuación del movimiento de la partícula es

ma=-kx-λv+F₀·cos(w_f t)

Expresamos la ecuación del movimiento en forma de ecuación diferencial

La solución de esta ecuación diferencial se compone de la suma de dos términos:

• el estado transitorio que depende de las condiciones iniciales y que desaparece al cabo de cierto tiempo, teóricamente infinito.
• el estado estacionario, independiente de las condiciones iniciales, y que es el que permanece, después de desaparecer el estado transitorio.

Una solución particular de la ecuación diferencial completa tiene la forma

Obtendremos los valores de A y d haciendo que cumpla la ecuación diferencial lineal completa

En la figura, se muestra la respuesta en amplitud de la oscilación forzada, en el estado estacionario. Como podemos observar en la gráfica, la amplitud de la oscilación forzada en el estado estacionario disminuye rápidamente cuando la frecuencia w_f  de la fuerza oscilante se hace mayor que la frecuencia propia del oscilador w₀.

Derivando la expresión de la amplitud A en función de la frecuencia de la fuerza oscilante, respecto de ω_f, e igualando a cero, obtenemos la frecuencia ω_f  para la cual la amplitud en el estado estacionario presenta un máximo

• En el caso ideal de que no existiese rozamiento γ=0, la amplitud de la oscilación forzada se haría muy grande, tendería a infinito, cuando la frecuencia  w_f de la fuerza oscilante es igual a la frecuencia propia del oscilador w₀.

• En el caso habitual de que exista rozamiento (γ>0), la amplitud se hace máxima cuando la frecuencia w_f de la fuerza oscilante es próxima a la natural del oscilador w₀

La característica esencial del estado estacionario, es que la velocidad de la partícula

está en fase d=0 con la fuerza oscilante cuando la frecuencia de la fuerza oscilante w_f es igual a la frecuencia propia del oscilador w₀.

Energía del oscilador forzado. Resonancia

Denotemos por valor medio de una función periódica f(t) de periodo P a

 Calculemos el valor medio de la energía por unidad de tiempo suministrada por la fuerza oscilante

El valor medio de la energía por unidad de tiempo que disipa el oscilador a causa de su interacción con el medio que le rodea. Dicha interacción se describe en términos de una fuerza de rozamiento proporcional a la velocidad lv.

En el estado estacionario

x=A·sen(ω_f·t+δ)
v=A·ω_f·cos(ω_f·t+δ)

Haciendo algunas operaciones, se obtiene la misma expresión para P₁ y para P₂.

En el estado estacionario, el valor medio de la energía por unidad de tiempo suministrada por la fuerza oscilante, es igual al valor medio de la energía por unidad de tiempo que disipa el oscilador a causa de su interacción con el medio que le rodea. Manteniéndose la energía del oscilador forzado constante en valor medio.

La expresión anterior la podemos escribir de una forma más simple

Cuando la frecuencia w_f de la fuerza oscilante es igual a la frecuencia w₀ natural del oscilador la fuerza oscilante F₀·cos(w_f t)  y la velocidad v del oscilador están en fase δ=0, el valor medio de la energía por unidad de tiempo P suministrada por la fuerza oscilante es máxima. Esta situación  recibe el nombre de resonancia.

La representación de la potencia P en función de X tiene la forma de la curva acampanada de la figura. El máximo de la potencia P se obtiene para X=0, o bien, cuando la frecuencia wf de la fuerza oscilante es igual a la frecuencia w0 natural del oscilador. Vemos también que la función es simétrica, tiene el mismo valor para X positivos y X negativos, y que P tiende rápidamente a cero a medida que X se hace mayor o menor que cero, es decir, a medida que la frecuencia wf de la fuerza oscilante se hace mayor o menor que la frecuencia w0 propia del oscilador.

La  anchura es otra característica importante de la curva. Se define como el intervalo de frecuencias de la fuerza oscilante para los cuales la potencia P es mayor que la mitad de la máxima. El intervalo de frecuencias wf alrededor de la frecuencia w0 propia del oscilador está comprendido entre X=-1 a X=+1, y vale aproximadamente 2g. En la figura, se representan dos curvas con la misma frecuencia de resonancia pero con distinta anchura.

Actividades

Se introduce

• la constante de amortiguamiento γ, en el control de edición titulado Cte. amortiguamiento
• La frecuencia angular w_f de la fuerza oscilante, en el control de edición titulado Frecuencia
• En el programa, se ha fijado el valor de la frecuencia angular natural del oscilador w₀ =100 rad/s, y de la amplitud F₀ de la fuerza oscilante.

Se pulsa en el botón Empieza.

En la parte izquierda del applet, se representa la oscilación en el estado estacionario para la frecuencia angular w_f de la fuerza oscilante.

A la derecha del applet, se representa la amplitud y la diferencia de fase en función de la frecuencia w_f de la fuerza oscilante, para un valor de la constante γ de amortiguamiento que se ha introducido.  Se señala el valor de la amplitud A y de la diferencia de fase δ para el valor w_f  introducido.
