El método mitad (raíz simple)

Muchas páginas del Curso Interactivo de Física describen situaciones físicas en las que se aplica el procedimiento numérico del punto medio Runge-Kutta para para calcular la raíz simple de una ecuación trascendente.

Descripción

El método mitad es uno de los métodos más sencillos de comprender y es muy conveniente para dar rápidamente con la raíz de la ecuación dada, sin embargo, el número de cálculos aumenta sustancialmente a medida que se desea mayor exactitud.

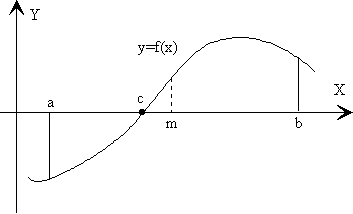

El procedimiento mitad se basa en el teorema de Bolzano que dice que si tenemos una función y=f(x), de variable real y continua en el intervalo (a, b), y el signo de la función en el extremo a es distinto al signo de la función en el extremo b del intervalo, existe al menos un valor c dentro de dicho intervalo (a, b) tal que f(c)=0, c es por tanto, la raíz buscada, véase la figura.


Supongamos una ecuación

f(x)=0

Para hallar la raíz de la función en el intervalo (a, b), se divide el intervalo en la mitad.

m= a+b 2

Pueden ocurrir uno de estos tres casos:

El nuevo intervalo reducido se divide por la mitad y se procede de igual forma. Finalmente, en una cierta etapa del proceso tendremos bien la raíz exacta de la función f(x), o una secuencia de intervalos cada vez más reducidos (a1, b1), (a2, b2), .... (ai, bi)... tal que

f( a n )F( b n )<0 b n a n = 1 2 n (ba)

Como los puntos extremos de la izquierda a1, a2, ... an, ...forman una sucesión creciente y acotada, y los de la derecha b1, b2, ... bn, ... una sucesión acotada decreciente, existe un límite común que es la raíz ξ buscada.

ξ= lim n a n = lim n b n

Las condiciones de terminación del proceso

  1. El ordenador trabaja con números de precisión limitada, por lo que tendremos que poner un criterio que establezca cuando la función f(x) se considera nula. Diremos que f(x) es nula cuando el valor absoluto de f(x) sea menor que una cantidad pequeña pero no nula ε1.

| f(x) |< ε 1

  1. No podemos programar un proceso indefinido, es preciso, que la rutina repetitiva acabe en un momento dado. El criterio empleado es el siguiente

| a n b n m |< ε 2

Siendo  ε2 cierta cantidad prefijada. La raíz se encuentra en el intervalo (an, bn) y m es el punto medio de dicho intervalo.

  1. El tercer criterio de terminación establece, que el proceso de búsqueda de la raíz se interrumpirá después de un número prefijado de iteraciones, notificándose al usuario que no se ha encontrado la raíz de la función con las condiciones fijadas en los puntos 1 y 2.

Para poder codificar este procedimiento hemos de seguir los pasos siguientes

  1. Partimos de un intervalo (a, b) en el que la función f(x) cambia de signo
  2. Se calcula m, abscisa mitad del intervalo mediante m=(a+b)/2
  3. Se verifican las condiciones de terminación
  4. Si f(a) y f(m) tienen signos contrarios, como se ve en la figura, la raíz está en el intervalo (a, m), entonces b toma el valor de m.
  5. Si la condición anterior no es cierta, la raíz se encuentra en el intervalo (m, b), por lo que a tomará el valor de m.
  6. Se repite el proceso hasta que se cumple una u otra condición de terminación
        do{
            m=(a+b)/2;
            ym=f(m);
            if(Math.abs(ym)<CERO)           break;
            if(Math.abs((a-b)/m)<ERROR)     break;

            if((f(a)*ym)<0)     b=m;
            else                a=m;
            iter++;
        }while(iter<MAXITER);


Raíz simple

Resolver la ecuación trascendente

f(x)=x-cos(x)=0

aplicando el procedimiento del punto medio.

En la gráfica, se representa y=x-cos(x), tiene un cero y=0, para x comprendido entre 0.7 y 0.8

public class Ecuacion {
	static final double CERO=1e-10;
	static final double ERROR=0.001;
	static final int MAXITER=200;
public static void main(String[] args) { double xIni=0.70; double xFin=0.80; double raiz=puntoMedio(xIni, xFin); System.out.println(raiz); } static double puntoMedio(double a, double b) { double m, ym; int iter=0; do{ m=(a+b)/2; ym=f(m); if(Math.abs(ym)<CERO) break; if(Math.abs((a-b)/m)<ERROR) break; if((f(a)*ym)<0) b=m; else a=m; iter++; }while(iter<MAXITER); if(iter==MAXITER){ System.out.println("No se ha encontrado la raíz"); } return m; } static double f(double x){ return(x-Math.cos(x)); } }



Jerarquía de clases

Crearemos una clase base abstracta denominada Ecuacion con una función miembro denominada puntoMedio que describa el procedimiento numérico.

public abstract class Ecuacion {
    protected static final double CERO=1e-10;
    protected static final double ERROR=0.001;
    protected final int MAXITER=200;

    public double puntoMedio(double a, double b) throws RaizExcepcion{
        double m, ym;
        int iter=0;
        do{
            m=(a+b)/2;
            ym=f(m);
            if(Math.abs(ym)<CERO)           break;
            if(Math.abs((a-b)/m)<ERROR)     break;

            if((f(a)*ym)<0)     b=m;
            else                a=m;
            iter++;
        }while(iter<MAXITER);
        if(iter==MAXITER){
            throw new RaizExcepcion("No se ha encontrado la raíz");
        }
        return m;
    }

    abstract public double f(double x);
}

class RaizExcepcion extends Exception {
  public RaizExcepcion(String s) {
         super(s);
  }
}

Cuando se cumple el tercer criterio de terminación, es decir, se supera el número de iteraciones MAXITER prefijada de antemano, se lanza throw una excepción que indica que la raíz buscada no se ha encontrado. Para lanzar la excepción, se ha de crear un objeto de la clase derivada RaizExcepcion de la clase base Exception.

Ejemplo:

Como la clase Ecuacion es abstracta, la clase derivada de ésta Funcion define la función f(x) particular cuyas raíz deseamos conocer en un determinado intervalo. Sea por ejemplo, la función estudiada en la sección anterior

f(x)=x-cos(x)

Esta función tiene una raíz en el intervalo (0, π/2). La función cambia de signo en dicho intervalo, f(0)=-1, y f(π/2)=π/2.

public class Funcion extends Ecuacion{
    public double f(double x){
        return(x-Math.cos(x));
    }
}

Para hallar la raíz de esta ecuación creamos un objeto de la clase derivada Funcion, y llamamos desde éste a la función que describe el procedimiento numérico puntoMedio. Ya que la función puntoMedio puede lanzar una excepción, la llamada a dicha función se debe de efectuar en un bloque try ... catch. De este modo, se notifica al usuario que el procedimiento numérico ha sido incapaz de hallar la raíz de dicha ecuación, mediante el mensaje "No se ha encontrado la raíz" que se extrae del objeto ex de la clase RaizExcepcion mediante la función getMessage.

public class Aplicacion {
  public static void main(String[] args) {
      Funcion f=new Funcion();
        try{
            System.out.println("solución "+f.puntoMedio(0.7, 0.8));
        }catch(RaizExcepcion ex){
            System.out.println(ex.getMessage());
        }
  }
}

El proyecto consta de tres ficheros: Ecuacion.java que describe el procedimiento numérico, Funcion.java que define la ecuación trascendente y la aplicación que contiene la función main, Aplicacion.java.
