Estudio de la flexión de una viga en voladizo
Consideremos una barra delgada de longitud L en
posición horizontal, empotrada por un extremo y sometida a una fuera
vertical F en el extremo libre. Determinaremos la forma de la
barra y las coordenadas (xf, yf) del
extremo libre para grandes flexiones de la barra.
Supondremos que
-
La barra tiene una longitud L mucho mayor que las dimensiones de su sección trasversal, y que la deformación debida a su propio peso es despreciable.
-
Que la sección de la barra no cambia cuando se dobla. Cuando el espesor de la barra es pequeño comparado con el radio de curvatura, la sección trasversal cambia muy poco.
Que en estas condiciones es aplicable la ecuación de Euler-Bernoulli que relaciona el momento flector M de la fuerza aplicada y el radio de curvatura ρ de la barra deformada
donde Y es el módulo de Young del material e I es el momento de inercia de la sección trasversal respecto del eje neutro.
El radio de curvatura ρ=ds/dφ
El momento flector M de la fuerza F aplicada en el extremo libre de la barra respecto del punto P (x, y) es M=F(xf-x)
Derivando con respecto a s, y teniendo en cuanta que cosφ=dx/ds
Para determinar φ(s) se resuelve la ecuación diferencial con las siguientes condiciones iniciales:
Para obtener una solución de la ecuación diferencial, multiplicamos por dφ/ds la ecuación diferencial
La constante de integración la determinamos a partir de las condiciones iniciales especificadas anteriormente
La Longitud L de la barra y las coordenadas x e y de cada uno de los puntos de la misma se obtienen
Dada la fuerza F aplicada en el extremo libre de la barra y conocida la longitud L de la barra, se resuelve la primera ecuación para calcular el ángulo φ0, que forma la recta tangente a la barra en su extremo libre con la parte negativa del eje horizontal X
Una vez que se conoce este ángulo φ0, se calcula la abscisa x dando valores al ángulo φ en el intervalo (0, φ0)
El cálculo de la ordenada y es más complicado, ya que para cada valor del ángulo φ hay que hallar una integral definida en el intervalo (0, φ) empleando procedimientos numéricos.
Cálculo numérico
Las ecuaciones anteriores las podemos expresar
Donde α es un parámetro adimensional que engloba las características geométricas de la barra, del material del que está hecha, y de la fuerza aplicada en su extremo libre
Cálculo de φ0.

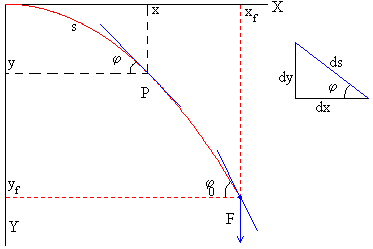

Empezamos con la primera ecuación que nos determina el ángulo φ0 que forma la recta tangente a la barra en su extremo libre con la parte negativa del eje horizontal X, tal como se ve en la figura
Requiere dos pasos:
1. Hallar la integral
2. Calcular la raíz de la ecuación
f(φ0)=0
La integral se puede expresar en términos de la suma de dos integrales elípticas de primera especie, haciendo cambios de variable. El primer cambio es θ=φ+π/2
El segundo cambio de variable es
Finalmente, calculamos la raíz de la ecuación
El programa interactivo al final de esta página, calcula las integrales elípticas de primera especie E(k, π/2) y E(k, φ0) mediante el procedimiento de Carlson. Véase Numerical Recipes in C, Special functions. Capítulo 6º. La raíz de la ecuación se obtiene por el procedimiento del punto medio.
Cálculo de las coordenadas (x/L, y/L) de cada punto de la barra deformada
El cálculo de x/L no reviste dificultad alguna. Conocido φ0, se calcula x/L para cada ángulo φ en el intervalo (0, φ0). La posición xf del extremo libre es
El cálculo de y/L es más problemático. Conocido φ0, se determina la ordenada y/L para cada ángulo φ en el intervalo (0, φ0) calculando la integral definida,
por el procedimiento numérico de Simpson
Cuando φ→φ0 el denominador de la integral tiende a cero. El ordenador no calcula correctamente la ordenada yf/L del extremo libre de la barra cuando φ=φ0. Para solucionar este inconveniente, empleamos el procedimiento de interpolación que se muestra en la figura.
- Calculamos las coordenadas (x/L, y/L) para el ángulo φ=φ0-Δφ, siendo Δφ un ángulo pequeño
- Calculamos la abscisa xf/L para el ángulo φ0
La ordenada yf/L se obtiene resolviendo el triángulo rectángulo de la figura
Aproximación de pequeñas flexiones
Para pequeñas flexiones cuando el ángulo φ0 es pequeño. Sustituimos senφ≈φ y escribimos la ecuación que calcula φ0.
El resultado es φ0=α
Las coordenadas (x, y) de cada punto de la barra se aproximan a
Para el extremos libre de la barra, cuando φ= φ0=α, xf=L, lo que implica que en la aproximación de pequeñas flexiones, no hay desplazamiento horizontal del extremo libre de la barra.
La ordenada y la podemos aproximar
Integrando por partes y después de hacer algunas simplificaciones obtenemos la siguiente expresión
Las coordenadas x e y, las hemos expresado en función del parámetro φ, eliminando el parámetro obtenemos la función y=f(x) que describe la flexión de la barra cuando se aplica una fuerza F en su extremo libre.
Para el extremos libre de la barra, cuando φ= φ0=α, x=L,
Límite de la aproximación de pequeñas flexiones
En la figura, se muestra la desviación y/L del extremo libre de la barra en función del parámetro adimensional α.
- En color rojo, los resultados del cálculo, empleando procedimientos numéricos, descrito en el apartado anterior
- En color azul, la recta y/L=2α/3, aproximación de pequeñas flexiones
Podemos considerar, que la aproximación lineal produce resultados aceptables hasta un cierto valor límite del parámetro αm o bien, hasta un cierto valor máximo de la fuerza aplicada Fm en el extremos libre de la barra
Actividades
Se introduce
-
El parámetro adimensional α, proporcional a la fuerza F sobre el extremo libre, actuando en la barra de desplazamiento titulada Fuerza
Se pulsa el botón titulado Calcular
Se representa una barra de longitud L=1 m deformada por la fuerza F aplicada en su extremo libre. Se proporcionan los datos de las coordenadas (xf, yf) de dicho punto y el ángulo φ0, que forma la recta tangente a la barra en su extremo libre con el eje horizontal X.
Ejemplo:
Sea una regla de acero de longitud L=30 cm, sección rectangular a=3.04 cm, y b=0.078 cm. El módulo de Young es Y=2.06·1011 N/m2
El momento de inercia I vale
Cuando aplicamos en el extremo libre de la barra una fuerza tal que α=0.25, es decir
observamos en el programa interactivo que se encuentra en xf/L=0.98 e yf/L=0.16, es decir, a xf=29 cm, e yf=4.8 cm del extremo fijo.
Aplicando la aproximación de pequeñas flexiones
En la aproximación de pequeñas flexiones xf≈L, no hay desviación apreciable en sentido horizontal y la desviación en sentido vertical yf es proporcional a la fuerza F aplicada en el extremo libre.
Cuando aplicamos en el extremo libre de la barra una fuerza tal que α=1.25, es decir
observamos en el programa interactivo que se encuentra en xf/L=0.79 e yf/L=0.56, es decir, a xf=24 cm, e yf=17 cm del extremo fijo.
Aplicando la aproximación de pequeñas flexiones
En la aproximación de pequeñas flexiones deja de ser válida ya que hay una desviación apreciable en sentido horizontal y la desviación en sentido vertical yf ya no es proporcional al a la fuerza F aplicada en el extremo libre.
Se sugiere al lector, representar tres gráficas: en el eje X, del parámetro adimensional α, en eje Y:
-
El ángulo φ0, que forma la recta tangente a la barra en su extremo libre con el eje horizontal
-
La desviación del extremo libre a lo largo del eje X, δx=1.0-xf
-
La desviación del extremo libre a lo largo del eje Y, δy=yf
Referencias
Feynman, Leighton, Sands. The Feynman Lectures on Physics V-II. Edt. Fondo Educativo Interamericano, págs. 38.15-17.
Beléndez T., Neipp C., Beléndez A., Flexión de una barra delgada empotrada en un extremo: Aproximación para pequeñas pendientes. Revista Brasileira de Ensino de Física. 24 (4) Dezembro 2002, págs, 399- 407.
Beléndez T., Neipp C., Beléndez A., Large and small defections of a cantilever beam. Eur. J. Phys. 23 (2002) pp. 371-379
