Kondentsadore zilindriko baten kapazitatea

Elektrometro zilindrikoa




Kondentsadore zilindriko baten kapazitatea

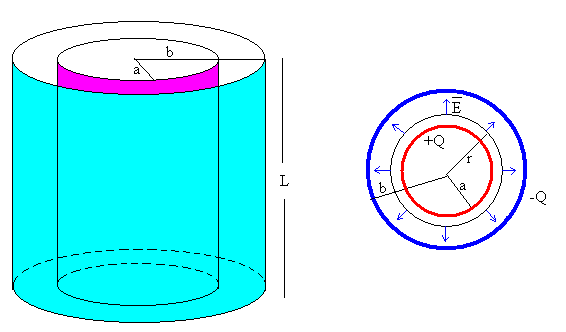

Demagun kondentsadore zilindriko bat, a barne-erradioa, b kanpo-erradioa eta L luzera dituena, eta barneko xaflan +Q eta kanpokoan -Q kargak dituela. Gauss-en legea aplikatuz, kondentsadorearen barnealdean eta kanpoaldean Eremu elektrikoa nulua dela frogatzen da, eta xaflen arteko tartean, a<r<b, eremu elektrikoa kalkulatzeko honako prozedura jarraitu behar da:

Gauss-en teorema aplikatzeko, zuzenki kargatuaren kasuan aplikatzen den antzera, honako urratsak bete behar dira:

1.-Karga-distribuzioaren simetriaren arabera eremu elektrikoaren norabidea sumatu:

Eremuaren norabidea erradiala da eta zilindroaren ardatzaren perpendikularra.

2.-Gainazal itxi egoki bat aukeratu fluxua kalkulatzeko:

Gainazal itxitzat, gainazal zilindriko bat hartuko dugu, r erradioduna eta L luzeraduna, irudian erakusten den bezalakoa. Gainazal itxi horretan fluxua kalkulatzeko bi zati daude:

  • Zilindroaren oinarriak edo estalkiak: bertan gainazal-bektorea eta eremua elkarren perpendikularrak dira eta beraz fluxua nulua da.
  • Zilindroaren alboko gainazala: gainazal bektorea, dS, eta eremua, E, elkarren paraleloak dira, eta gainera eremua konstantea da gainazal horretako puntu guztietan, beraz:

Hona hemen fluxu totala: 2p rL

3. Gainazal itxiaren barnean dagoen karga kalkulatu:

Gainazal itxiaren barnean dagoen karga +Q, da, barneko xaflaren karga osoa alegia.

4.-Gauss-en teorema aplikatu eta eremu elektrikoaren modulua lortu:

Orain erraza da frogatzea, Gauss-en teorema erabilita, eremua nulua dela  r<a  eta  r>b  eskualdeetan.

  • Lehenengo kasuan gainazal zilindriko bat aukeratu, r<a erradioduna, eta L luzeraduna: gainazal itxi horrek ez du kargarik bere barruan.
  • Bigarren kasuan gainazal zilindriko bat aukeratu baina, r>b erradioduna, eta L luzeraduna: gainazal itxi horrek inguratutako karga totala ere nulua da: +Q - Q = 0, eta beraz, fluxua nulua da eta eremua ere bai.

Irudian erakusten da E eremuaren moduluaren adierazpen grafikoa r distantzia erradialaren menpe:

cilindro1.gif (1883 bytes) Kondentsadorearen xaflen arteko potentzial-diferentzia eremua integratzen lortzen da (irudiko azalera ilundua).

Beraz kapazitatea:

Kapazitatea kondentsadorearen geometriaren menpekoa da soilik (bere xafla bien erradioak a eta b, eta luzera L).

Barneko xafla ez badago guztiz kanpoko xaflaren barnean sartuta, baizik eta bakarrik x distantzia, orduan kondentsadorearen kapazitatea luzera horren proportzionala izango da:

Kondentsadorearen energia

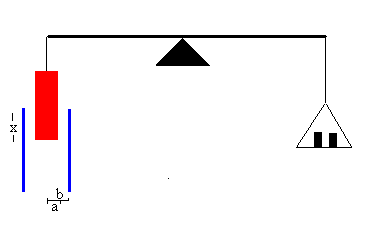

Elektrometro zilindrikoa

Kondentsadoreko barneko zilindroak jasaten duen indarra , barrurantz da eta V konstante mantentzen bada:

Indarra konstantea da eta x-en independentea.




Saiakuntza

Ondorengo applet-ean elektrometro bat erakusten da, tentsio elektriko ezezagun bat neurtzeko balio duen tresna. Xafla zilindriko bi ditu, a eta b erradiodunak eta ardazkideak.

Potentziala kalkulatzeko F indarra neurtu behar da (kondentsadore zilindrikoaren a barne-erradioa eta b kanpo-erradioa ezagunak izan behar dira).

Berria botoia klikatzerakoan, generadore ezezagun baten V tentsioari balio aleatorio bat ematen zaio.

Konektatu botoia klikatzerakoan, generadore ezezagun hori kondentsadorearen xafletara konektatzen da. Eremu elektrikoak barneko zilindroa beherantz erakartzen du eta balantza desorekatu egiten da. F erakarpen-indarra neurtzeko balantza berriro orekatu behar da.

Kurtsoreak mugituz saguarekin, miligramoak adierazten duten kolore urdin, gorri eta beltzezko gezitxoak, balantza orekatzen da eta indarra neurtzen da.

Adibidez:

Balantza orekatzean kurtsoreak saguarekin mugitu ditugu eta 57.7 mg-tan orekatu da.

Kondentsadorearen barne- eta kanpo-erradioak 45 mm eta 50 mm dira hurrenez hurren. Indarraren formulan datu guztiak idazten badira unitate egokietan:

Kalkuluek emandako zenbakizko erantzun hau programa interaktiboak ematen duenarekin egiazta dezakegu, Erantzuna botoia sakatuz.
