Marruskadura-indarrak plano inklinatuan duen jokabidea Fisika-ikastaroetan aztertzen den ariketa arrunt bat da, baina normalean ez da zehatz-mehatz aztertzen, eta horixe da orri honetan analizatzen dena.

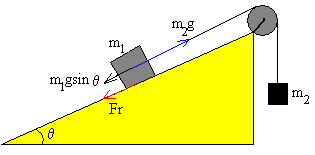

Bloke bat plano inklinatu batean kokatzen da, irudiak erakusten duen bezala. Bere masa  m₁ da eta maldaren angelua θ. Blokea soka batez lotuta dago beste bloke batekin, eta bigarren bloke hori polea baten bitartez eskegita. Bigarren blokearen masa m₂ da, eta poleak ez du ez marruskadurarik ezta masarik ere. Planoaren eta m₁ blokearen arteko marruskadura koefizientea μ da. Egin bedi sistema horren higiduraren analisi osoa.

Sinpletasunaren mesedetan marruskadura-koefiziente estatikoa eta zinetikoa berdinak direla suposatuko da: μ.

Deskribapena

Egoera posible bi analizatu behar dira:

1. Blokea mugitzen denean.
2. Blokea plano inklinatuaren gainean geldi dagoenean.

Marruskadura-indarrak norantz bultzatuko duen jakiteko aurreko egoera bien arabera jokatu behar da:

• Blokeak irristatzen badu, marruskadura-indarra beti da abiadura-bektorearen aurkakoa.
• Blokea geldi badago, marruskadura indarra da, blokeak jasaten dituen gainontzeko indarren erresultantearen aurkakoa.

1.      Blokeak planoaren gainean irristatzen du

• Blokea planoan zehar gorantz mugitzen bada:

Eskegita dagoen blokearen higidura-ekuazioa honakoa da:
m₂g -T=m₂a

Eta planoan zehar gorantz irristatzen ari den blokearen higidura ekuazioa:
T -m₁g·sinθ -Fr=m₁a

Planoaren erreakzioa kalkulatzeko:  N -m₁g·cosθ =0
Beraz marruskadura indarraren  balioa F_r=μ·N

Ekuazio horietatik a azelerazioa kalkula daiteke:



• Blokea planoan zehar beherantz mugitzen bada:

Marruskadura-indarraren noranzkoa aldatu egiten da. Berriz ere, higiduraren ekuazioak berridatz daitezke irudiko indar-diagramari jarraituz, eta emaitzan ikusten da gauza bat bakarrik aldatu dela: marruskadura indarraren terminoaren zeinua.

2. Blokea planoaren gainean geldi dago

Kasu horretan, sokaren tentsioa eta bigarren blokearen pisua berdinak dira: T=m₂g

Lehenengo blokeak jasaten duen marruskadura-indarra beste bi indarren erresultantearen aurkakoa da:

• Sokaren tentsioa: m₂g
• Pisuaren osagaia: m₁gsinθ


Sokaren tentsioa pisuaren osagaia baino handiagoa bada, orduan erresultantea gorantz izango da, eta hortaz marruskadura-indarra beherantz, blokeari gorantz irristatzea eragozten.

Baldin m₂g> m₁gsinθ   orduan   m₂g -m₁gsinθ -F_r=0    (1)

Pisuaren osagaia sokaren tentsioa baino handiagoa bada, orduan erresultantea beherantz izango da, eta hortaz marruskadura-indarra gorantz, blokeari beherantz irristatzea eragozten.

Baldin  m₂g< m₁gsinθ  orduan  m₂g -m₁gsinθ+F_r=0    (2)

Marruskadura indarra nulua ere izan daiteke gainontzeko indar bien erresultantea nulua bada: m₂g=m₁gsinθ.

3. Blokea planoan zehar irristatzen hasten den unea

Blokeak ez badu irristatzen, planoaren θ inklinazio-angelua handitu daiteke eta, muga batera iritsita, irristatzen hasiko da. Une horretan hartzen du marruskadura-indarrak bere balio maximoa.

F_r=μN= μm₁gcosθ

Kalkula dezagun zein angelutan hasten den blokea irristatzen alde batera edo bestera.

Defini dezagun erlazio bat, m=m₂/m₁, indarren oreka-ekuazioa (1) sinpleago berridazteko:

m -sinθ - μcosθ=0

Baina ekuazio hori osorik karratura berretuz eta sinuaren eta kosinuaren arteko erlazioa ordezkatuz (cos²θ=1-sin²θ) bigarren graduko ekuazioa geratzen da sinθ-ren menpe:

(1+μ²)sin²θ-2msinθ+(m²-μ²)=0

Prozedura bera errepikatzen bada (2) oreka-ekuazioarekin, bigarren graduko ekuazio bera lortzen da, eta bere soluzioa hau da:

Bigarren graduko ekuazio orok soluzio bi ditu diskriminatzailea positiboa bada:
1-m²+μ²≥0.

Eta soluzio biak errealak eta positiboak izan daitezen errorik txikiena positiboa izan behar da:

Ekuazioaren atal biak karratura berretuz ondoko desberdintza lortzen da:   m≥ μ

• Diskriminatzailea beti da positiboa m<1 baldin bada, hau da m₂<m₁ bada.

• Baina m>1 baldin bada, hau da, m₂>m₁, orduan soluzioak errealak dira soilik μ²≥m²-1 bada.

Adibideak

1. m=0.6 eta μ=0.4

Marruskadura-indarra nulua da m=sinθ  bada, hau da, θ=36.9º.

Bigarren graduko ekuazioa ebasterakoan soluzio bi lortzen dira: θ₁=12.05 eta θ₂=55.66

θ1 angeluak (2) oreka-baldintza betetzen du: m -sinθ +μcosθ=0 θ2 angeluak (1) oreka-baldintza betetzen du: m -sinθ - μcosθ=0 Hortaz, bi angeluen tartean, θ1 =12.05º-tik  θ2=55.66º-ra blokea geldi dago, planoaren gainean irristatu gabe.

• θ<θ₁ bada:

Planoaren inklinazioa θ₁ baino txikiagoa bada, orduan honakoa betetzen da: m₂g>m₁gsinθ  bestela esanda: m>sinθ  hortaz, blokeak planoan gorantz irristatzen du: a>0. Esaterako, θ=10º bada:

• θ>θ₂ bada:

Planoaren inklinazioa θ₂ baino handiagoa bada, orduan honakoa betetzen da: m₂g<m₁gsinθ  bestela esanda: m<sinθ  hortaz, blokeak planoan beherantz irristatzen du: a<0. Esaterako, θ=70º bada:

2. m=1.1 eta μ=0.6

Bigarren graduko ekuazioaren diskriminatzailea positiboa da, honako baldintza betetzen delako: μ²≥m²-1

Eta lortzen diren soluzio biak:  θ₁=39.64 eta θ₂=78.43.

m>1 denez, edozein angelutan betetzen da m>sinθ , beraz, soluzio biek betetzen dute (1) oreka-ekuazioa: m-sinθ- μcosθ=0 Beraz, angelu bien tartean, θ1 =39.64º-tik θ2=78.43º-ra blokea geldi dago, planoaren gainean irristatu gabe.

• θ<θ₁ bada

Planoaren inklinazioa θ₁ baino txikiagoa bada, orduan blokeak planoan gorantz irristatzen du: a>0. Esaterako, θ=30º bada:

• θ>θ₂ bada

Planoaren inklinazioa θ₂ baino handiagoa bada, orduan blokeak berriz ere planoan gorantz irristatzen du : a>0. Esaterako, θ=80º bada:

a=0.05 m/s²

3. m=1.2 eta μ=0.6

Bigarren graduko ekuazioak ez du soluzio errealik: diskriminatzailea negatiboa da ondoko baldintza ez delako betetzen: μ²≥m²-1

Planoaren angelua edozein izanda ere, blokeak gorantz irristatzen du. Esaterako θ=30º , bada:

a=0.80 m/s²

Saiakuntza

Idatzi behar da:

• Blokearen masa laukian, bigarren blokearena idatzi behar da: m₂.
• Marruskadura-koefizientea laukian, planoaren eta 1 blokearen artekoa: μ.
• Lehenengo blokearen masa finkoa hartu da: m₁=1 kg.

Hasteko Berria botoia sakatu.

• Planoaren θ inklinazio-angelua aldatzeko, desplazamendu barrari saguaz eragin edo idatz bedi angelua dagokion laukian eta ENTER sakatu.

Hasi botoia sakatu.

Applet-aren ezkerraldean adierazpen grafikoa erakusten da: blokearen a azelerazioa planoaren θ inklinazio-angeluaren menpe.

Puntu gorri batek kurba urdinaren gainean azken baldintzak adierazten ditu: planoaren angelua eta blokearen azelerazioa, aukeratu diren balioetarako.

Eskumako eta goiko aldean, blokeak jasaten dituen indarrak adierazten dira. Behatzeko interesgarriena da marruskadura-indarraren noranzkoa (gezi gorria) aldatu egiten dela aukeratutako balioen arabera, adibideak atalean azaldu den bezalaxe.
