Gráficos tridimensionales

Curvas tridimensionales

El caso más sencillo se presenta cuando x, y y z son funciones de un parámetro t. Utilizamos el comando plot3 para dibujar la línea tridimensional.

x=sin(t)
y=cos(t)
z=0.2·t

t=0:0.1:6*pi;
x=sin(t);
y=cos(t);
z=0.2*t;
plot3(x,y,z,'b')
grid on
xlabel('x'); ylabel('y'); zlabel('z')

Superficies tridimensionales

Algo más complicado es mostrar una superficie tridimensional descrita por una función de dos variables z=f(x,y)

El primer paso es crear una rejilla en el plano XY que cubra el dominio de la función y el segundo paso consiste en el cálculo del valor de z para cada uno de los puntos de la rejilla.

En la figura se muestra el conjunto de puntos del plano XY para el dominio -2≤x≤3, -1≤y≤3 con espaciado de una unidad. Los puntos de la rejilla se definen mediante dos matrices. La matriz X guarda las abscisas de los puntos y la matriz Y las ordendas de dichos puntos. La función meshgrid de MATLAB crea la matriz X y la matriz Y.

>> x=-2:2;
>> y=-3:3;
>> [X,Y]=meshgrid(x,y)
X =
    -2    -1     0     1     2
    -2    -1     0     1     2
    -2    -1     0     1     2
    -2    -1     0     1     2
    -2    -1     0     1     2
    -2    -1     0     1     2
    -2    -1     0     1     2
Y =
    -3    -3    -3    -3    -3
    -2    -2    -2    -2    -2
    -1    -1    -1    -1    -1
     0     0     0     0     0
     1     1     1     1     1
     2     2     2     2     2
     3     3     3     3     3

Se calculan los valores de z=f(x,y) para cada unos de los puntos de la rejilla. En este caso z=x2-y2

>> Z=X.^2-Y.^2
Z =
    -5    -8    -9    -8    -5
     0    -3    -4    -3     0
     3     0    -1     0     3
     4     1     0     1     4
     3     0    -1     0     3
     0    -3    -4    -3     0
    -5    -8    -9    -8    -5

Incrementamos la resolución y dibujamos la superficie mediante la función mesh,

x=-2:0.1:2;
y=-3:0.1:3;
[X,Y]=meshgrid(x,y);
Z=X.^2-Y.^2;
mesh(X,Y,Z);
xlabel('X')
ylabel('Y')
zlabel('Z')

Alternativamente, podemos dibujar la misma superficie utilizando la función surf.

Vamos a dibujar la función

z= sinr r r= x 2 + y 2

en el dominio el dominio -7≤x≤7, -7≤y≤7 con espaciado de 0.25. Evitamos a indeterminación 0/0 en el origen sumando eps a r.

El color de cada elemento de superficie está determinado por el valor de z y el mapa de colores (una lista ordenda de colores)

[x,y] = meshgrid(-7:0.25:7);
r = sqrt(x.^2 + y.^2) + eps;
z = sin(r)./r;
surf(x,y,z)
colormap hsv
colorbar
xlabel('x'); ylabel('y'); zlabel('z')

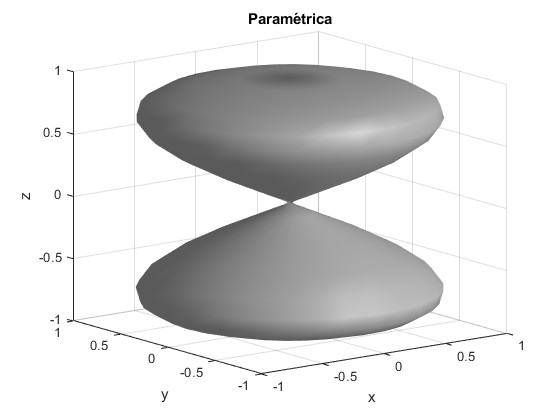

Superficies definidas de forma paramétrica

Coordenadas esféricas

x=r·cosφ·sinθ
y=r·sinφ·sinθ
z=r·cosθ

donde 0≤r≤1, 0≤φ≤2π, 0≤θ≤π/2

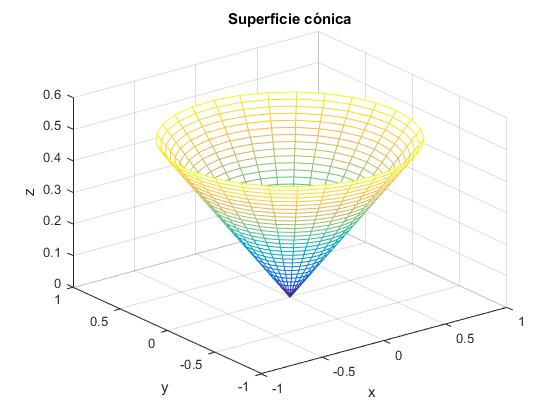

La superficie cónica se define para un valor θ fijo

theta=pi/3;
r=linspace(0,1,30);
phi=linspace(0,2*pi,30);
[r,phi]=meshgrid(r,phi);
x=r.*cos(phi)*sin(theta);
y=r.*sin(phi)*sin(theta);
z=r*cos(theta);
mesh(x,y,z)
xlabel('x'); ylabel('y'); zlabel('z')
title('Superficie cónica')

Dibujamos una superficie esférica, y sobre ella el punto P de coordenadas φ y θ

%esfera
R=1;
phi=linspace(0,pi,30);
theta=linspace(0,2*pi,40);
[phi,theta]=meshgrid(phi,theta);
x=R*sin(phi).*cos(theta);
y=R*sin(phi).*sin(theta);
z=R*cos(phi);
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0.6,0.6,0.6]);
%probar una superficie esférica semitransparente
%set(h1,'EdgeColor',[0.6,0.6,0.6],'EdgeAlpha',0.5,'FaceAlpha',0.5)

%paralelo
theta=pi/3;
phi=0:0.1:2*pi+0.1;
x=sin(theta)*cos(phi);
y=sin(theta)*sin(phi);
z=cos(theta)*ones(1,length(x));
h1=line(x,y,z);
set(h1,'Color',[.7,0,0],'LineWidth',1.5)
%meridiano de referencia
phi=0;
theta=-pi:0.1:pi;
x=sin(theta)*cos(phi);
y=sin(theta)*sin(phi);
z=cos(theta);
h1=line(x,y,z);
set(h1,'Color',[0,0,.7],'LineWidth',1)
%meridiano
phi=-pi/6;
theta=-pi:0.1:pi;
x=sin(theta)*cos(phi);
y=sin(theta)*sin(phi);
z=cos(theta);
h1=line(x,y,z);
set(h1,'Color',[.7,0,0],'LineWidth',1.5)

axis equal
view(60,10)
hold off
xlabel('x'); ylabel('y'); zlabel('z')
title('Superficie esférica')

Secciones cónicas

Las secciones cónicas (elipse, hipérbola y parábola) es el resultado de la intersección de una superficie cónica y un plano

%superficie cónica
theta=pi/4;
r=linspace(-1,1,40);
phi=linspace(0,2*pi,30);
[r,phi]=meshgrid(r,phi);
x=r.*cos(phi)*sin(theta);
y=r.*sin(phi)*sin(theta);
z=r*cos(theta);
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0.6,0.8,0.6])

%plano horizontal
[x,y]=meshgrid(-1:0.2:1);
z=0.5*ones(size(x));
hold on
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0,0,0.8])
axis equal
view(120,40)
hold off
xlabel('x'); ylabel('y'); zlabel('z')
title('Secciones cónicas')

%superficie cónica
theta=pi/4;
r=linspace(-1,1,40);
phi=linspace(0,2*pi,30);
[r,phi]=meshgrid(r,phi);
x=r.*cos(phi)*sin(theta);
y=r.*sin(phi)*sin(theta);
z=r*cos(theta);
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0.6,0.8,0.6])

%plano vertical
[y,z]=meshgrid(-1:0.2:1);
x=0.3*ones(size(y));
hold on
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0,0,0.8])
axis equal
view(25,10)
hold off
xlabel('x'); ylabel('y'); zlabel('z')
title('Secciones cónicas')

Probar el siguiente código para obtener una elipse

%superficie cónica
theta=pi/4;
r=linspace(-1,1,40);
phi=linspace(0,2*pi,30);
[r,phi]=meshgrid(r,phi);
x=r.*cos(phi)*sin(theta);
y=r.*sin(phi)*sin(theta);
z=r*cos(theta);
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0.6,0.8,0.6])

%plano inclinado
[x,y]=meshgrid(-1:0.2:1);
z=0.5*y+0.35; % probar, z=y+0.35;
hold on
h1=mesh(x,y,z);
set(h1,'EdgeColor',[0,0,0.8])
axis equal
view(25,40)
hold off
xlabel('x'); ylabel('y'); zlabel('z')
title('Secciones cónicas')

Ejemplos

1.-Tiro parabólico 3D

Se dispara un proyectil con velocidad de 60 m/s haciendo un ángulo de 30°, desde la ventana del vagón de un tren en movimiento a lo largo del eje X con velocidad de 20 m/s. Tómese g=10 m/s2

Ecuaciones del movimiento

{ a x =0 a y =0 a z =10 { v x =20 v y =30 3 v z =3010·t { x=20t y=30 3 ·t z=30·t5· t 2

El proyectil alcanza la máxima altura cuando vz=0, en el instante t=3 s, la altura es de zmax=45 m.

El proyectil impacta contra el suelo cuando z=0, en el instante t=6 s. En este instante las coordenadas del punto de impacto son: x=120 m, y=311.8 m

t=linspace(0,6,50);
z=30*t-5*t.^2;
y=30*sqrt(3)*t;
x=20*t;
plot3(x,y,z)
grid on
axis([0 150 0 350 0 50])
xlabel('x (m)'); ylabel('y (m)'); zlabel('z (m)')

Utilizar la herramienta Rotate 3D del menú Figure Window para cambiar el ángulo de visualización de la parábola.

2.-Dibujar al función

z= x y 2 x 2 + y 2 1x31y4

x=-1:0.1:3;
y=1:0.1:4;
[X,Y]=meshgrid(x,y);
Z=(X.*Y.^2)./(X.^2+Y.^2);
mesh(X,Y,Z);
xlabel('X')
ylabel('Y')
zlabel('Z')

3.- Dibujar la función

z=rθ 0θ3600r2

Utilizar la función pol2cart para convertir coordenadas polares a coordenadas rectangulares.

r=0:0.1:2;
angulo=(0:5:360)*pi/180;
[Ang,Radio]=meshgrid(angulo,r);
Z=Radio.*Ang;
[X,Y] = pol2cart(Ang,Radio);
mesh(X,Y,Z)
