Tiro parabolikoaren kapituluan frogatu dugu, kanoia eta itua biak altuera berean daudenean, irismen maximoa 45º-ko angeluaz jaurtita lortzen dela.

Orri honetan aztertuko dugu zein angelurekin jaurti behar den proiektila h altueratik jaurtitzen denean.

Adibide honek ibilbide parabolikoa zehazkiago aztertzeko balio du eta funtzio trigonometrikoak praktikatzeko, besteak beste, sinua, kosinua eta tangentea.

Proiektil bat jaurti altuera batetik

Proiektil bat jaurtitzen da h altueratik v_o abiaduraz eta θ angelua osatuz horizontalarekin. Higidura deskribatzeko erreferentzia-sistema aukeratu behar da, hain zuzen, irudian adierazten dena:

Hona jaurtigaiaren abiaduraren osagaiak denboraren menpe:

v_x=v₀·cosθ
v_y=v₀·sinθ-g·t

Eta jaurtigaiaren posizioa denboraren menpe:

x= v₀·cosθ·t
y= h+v₀·sinθ·t-g·t²/2

Horiexek dira, hain zuzen, ibilbidearen ekuazio parametrikoak, eta t denboraren datua emanda jaurtigaiaren x eta y posizioa lortzen da.

Tiroaren T iraupena kalkula daiteke, bigarren ekuazioan y=0 baldintza ezarrita eta denbora bakanduz:

Jaurtigaia lurrera iristen da t=T aldiunean. Eta denbora horixe lehen ekuazioan ordezkatuta irismena lortzen da, alegia jatorritik inpaktuaren punturaino dagoen R distantzia horizontala.

Irudian grafiko batez adierazten da R irismena jaurtiketaren θ angeluaren menpe (v_o=60ms eta h altuera 200m hartu da):

Jaurtigaia lurrera iristean abiadura du, eta abiadura horren v_y osagaia hau da:

Jaurtigaia lurrera iristean duen abiadura osoa, v_f , eta horizontalarekin osatzen duen angelua, j, honakoak dira: (ikusi aurreragoko irudia)

Amaierako abiaduraren v_f  modulua energiaren kontserbazioa aplikatuz ere kalkula daiteke, eta noski emaitza bera lortzen da:

Irismen maximoa

Irismena, R, deribatzen bada jaurtiketaren θ angeluarekiko eta deribatua nulua dela ezartzen bada, irismen maximoa lortzen duen θ_m angelua ematen du:

Ekuazio hori osorik karratura berretuz eta sinplifikatuz,

Orduan, R irismen maximoa lortzen duen θ_m angelua hau da:

Aipagarria da h=0 denean irismen maximoa lortzen duen θ_m angelua 45° dela, bestela θ_m angelua v_o-ren menpekoa da.

Irismen maximoa (R_m) ere kalkulatzen da, R irismenaren ekuazioan cosθ eta sinθ ordezkatzen badira. Erabili euren adierazpenak z-ren menpe eta gero ordezkatu z-ren balioa:

Irismen maximoa, R_m, beste modu batean ere adieraz daiteke θ_m angeluaren menpe:

Eta honako erlazio trigonometrikoa kontutan izanda

Irismen maximoaren adierazpen laburrena lortzen da:

R_m=h·tan(2θ_m)

Eta tiroaren iraupena T_m angelu horretarako θ_m :

Irismen maximoa deribatuak kalkulatu gabe

Irismen maximoko θ_m angelua deribatuak kalkulatu gabe ere lor daiteke:

Ibilbidearen ekuazio parametrikoetan t denbora elimina daiteke eta parabolaren ekuazio inplizitua lortzen da (gogoan izan gainera 1/cos²θ=1+tan²θ).

Lurra jotzen den tokian y=0, eta  tanθ-ren menpeko bigarren graduko ekuazio bat lortzen da:

ekuazio horrek bi soluzio ditu R<R_m denean, soluzio bakar bat R=R_m denean eta bat bera ere ez R>R_m denean. Ikus bedi irudia:

Horrek esan nahi du, bigarren graduko ekuazioaren diskriminatzailea nulua izan behar dela θ_m angeluari dagokion soluzioarentzat, eta horrela irismen maximoa lortzen da.

Emaitza hori bera lortu dugu lehenago deribatuen bitartez.

Hasierako abiadura eta amaierako abiadura

Amaierako abiadura eta X ardatzarekin osatzen duen angelua kalkulatzen dira:

Jaurtiketaren angelua, θ_m, eta abiadura bektoreak lurrera iristean osatzen duen φ_m angelua  erlazionatuta daude:

Beraz, hasierako abiadura-bektorea eta amaierakoa elkarren perpendikularrak dira irismen maximoa lortzen denean.

Adibidea:

• Tiroaren abiadura: v₀=60 m/s,

• Jaurtigaiaren hasierako altuera: h=200 m.

• Tiroaren angelua θ=30º.

Irismena, R, kalkulatzen da:

Tiroaren iraupena, T , hau da:

• Irismen maximoa lortzeko angelua ordea (ikusi azken irudia):

Angelu horretarako irismena eta iraupena beste honakoak dira:

• Irismen maximoa baino laburragoa lortzeko, R<R_m , adibidez R=450 m, angelu bi lortzen dira:

Angelu bi horiek kalkulatzeko, tanθ-ren menpeko bigarren graduko ekuazioa erabiltzen da.



θ₁=10.8º, eta  θ₂=55.3º,  eta ikusten denez, θ₁<θ_m<θ₂

Demagun atleta batek pisu bat jaurtitzen duela h altueratik, v0 abiaduraz eta θ angelua osatzen horizontalarekin, ahalik eta urrutien iristeko asmoz.

Adibidez h=2.1 m bada eta lortu nahi duen irismena R_m=22 m bada, jaurtiketaren angelu optimoa θ_m hau da:

R_m=h·tan(2θ_m)     θ_m=42.3º

Jaurtiketa erreal bat konplikatuagoa da, θ angeluaren arabera h altuera bera aldatzen delako, irudiak erakusten duen bezala. Izan ere h=H+b·sinθ, eta hemen H sorbaldaren altuera da eta b besoaren luzera, gainera v_o bakoitzerako θ_m angelu ezberdina ematen du. (irakur bedi De Luca-ren artikulua, 2005).

Saiakuntza

Idatzi ondorengo datuak:

• Proiektila jaurtitzen den posizioa: Y altuera, desplazamendu barrari eragiten edo laukian idazten.

• Jaurtiketaren θ angelua desplazamendu barrari eragiten edo laukian idazten.

• Jaurtiketaren abiadura finkoa hartu da: v₀=60 m/s.

Hasi botoia sakatu.

Jaurtigaiaren ibilbidea behatzen da lurra jotzen duen arte. Leihatilaren goiko aldean datu guztiak erakusten dira:

• Denbora t,

• Abiaduraren osagaiak: v_x eta v_y.

• Posizioa: x eta y.

Jaurtigaiak lurra jotzen duenean jaurtiketari dagozkion datuok apunta ditzakegu eta kalkuluen bitartez egiaztatu: x irismena, jaurtiketaren t iraupena, amaierako abiadurak v_x eta v_y .

Programa interaktiboak jaurtigaiaren ibilbideak irudikatzen ditu: lehenagoko jaurtiketa urdinez eta une horretako azkena gorriz. Altuera aldatzen ez badugu, θ angelu ezberdinekin saia gaitezke eta irismen maximoko angelua aurkitu, saio ezberdinekin apurka hurbiltzen joanda.

Proiektil bat jaurti pendulu sinple batetik

Demagun orain proiektila (m masaduna) l luzeradun soka batean eskegitzen dela. Oreka-posiziotik albo batera eraman eta utzi egiten bada, oszilatzen hasiko da pendulu sinplearen kapituluan azaltzen den bezala.

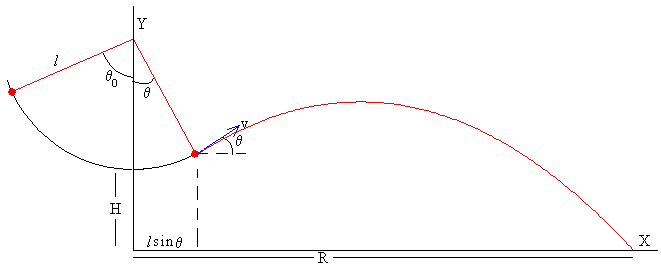

Proiektila (eta pendulua) albo batera eramaten da, θ₀ angeluraino oreka-posizioarekiko, eta utzi. Gero, pendulua mugitzen ari denean, soka moztu egiten da aukerako angelu batean  θ<|θ₀| eta proiektila parabola bat segituz erortzen da ondorengo irudiak erakusten duen bezala (airearen marruskadura arbuiatzen da).

Energiaren kontserbazioaren printzipioa

Proiektila pausagunetik abiatzen da θ₀ abiatze-angeluaz eta v=0 abiaduraz. Penduluan lotuta, zirkulu bat jarraitzen du eta θ angeluraino iristean (askatze-angelua) askatu egiten dugu v abiaduraz. Ondoren parabola jarraituz lurreraino iritsiko da. Energia potentzialaren jatorria edo zero-maila lurrean bertan kokatzen badugu:

Tiro parabolikoaren ekuazioak

Proiektilaren erorketa parabolikoa deskribatzeko ardatz koordenatuak kokatu behar dira, X eta Y, esate baterako irudiak erakusten duen bezala: X lurrean eta Y penduluaren oreka posizioan: θ=0.

Proiektila askatzen da v abiaduraz, θ angelua osatuz horizontalarekin eta h=H+(l-lcosθ) altueratik. Hemen  H+l  da penduluaren zentroaren altuera.

Proiektilaren posizioa denboraren menpe hau da:

x= l·sinθ+v·cosθ·t
y= h+v·sinθ·t-g·t²/2

Aurreko ataleko kalkuluen prozedura bera jarraituz lor daitezke: R irismena ibilbidearen bigarren ekuazioan y=0 baldintza ezarriz, tiroaren iraupena (edo t denbora) bakanduz eta ibilbidearen lehen ekuazioan ordezkatuz:

R irismena θ angeluaren menpe soilik ere adieraz daiteke, v eta z ordezkatuz:

Irismenaren adierazpen hori erabiliz, eta θ₀  abiatze-angelua ezaguntzat hartuta, irismen maximoa lortzen duen θ angelua kalkulatzen saiatuko gara.

Irismen maximoa

Proiektilaren abiatze-angelua, θ₀, ezaguntzat hartuta irismen maximoko  θ_m angelua kalkulatuko dugu:

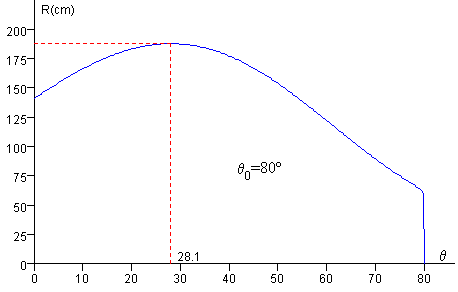

Aurreko irudiak erakusten du R irismena θ askatze-angeluaren menpe, baina θ₀=80º kasurako. Irismen maximoa lortzen duen θ_m angelua lortzeko, R irismenaren ekuazioa deribatu behar da θ askatze-angeluarekiko eta deribatua nulua dela ezarri, alegia honako ekuazioa ebatziz: dR/dθ=0.

Deribatua egitean ekuazio kubikoa lortzen da, eta erreferentzietan aipatzen den bigarren artikuluan azaltzen den bezala, ekuazio horren erro errealak kalkulatu behar dira:

eta hemen x=cosθ_m

Adibidea:

• Penduluaren luzera l=0.6 m

• Proiektilaren altuera oreka posizioan, H=1.0 m

• Pendulua albora eramaten da oreka posizioarekiko θ₀=80º

• Proiektila askatu egiten da penduluaren sokak askatze-angelu hau osatzen duenean: θ=30º

Proiektila askatzen denean hauxe da bere abiadura:

Higiduraren ekuazioak:

x= 0.6·sin30+2.85·cos30·t
y= 1.0+0.6-0.6·cos30+2.85·sin30·t-9.8·t²/2

Irismena kalkulatzeko y=0 baldintza ezarri behar da. Gero t-ren menpeko bigarren graduko ekuazio hori ebazten da eta soluzio positiboa aukeratzen da: t=0.64 s

Lehen ekuazioan irismena kalkulatzen da: x=1.87 m

Irismenaren adierazpena erabilita, bitarteko kalkulurik egin gabe, irismena zuzenean kalkula daiteke:

Eta irismen maximoko θ_m askatze-angelua kalkulatzeko ekuazio kubikoa ebatzi behar da:

x³+a·x²+bx+c=0

hemen  a=2.32, b=0, c= -2.49

Kalkuluak burutuz,

Eta R²>Q³ denez, orduan ekuazioak soluzio erreal bakarra du:

Eta askatze-angelua x₁=cosθ_m,

Angelu hori, θ_m=28.1º, lehenagoko grafikoan baiezta daiteke.

Saiakuntza

• Penduluaren luzera finkoa hartu da: l=0.6 m.

• Jaurtigaiaren altuera oreka-posizioan ere finkoa hartu da: H=1.0 m

Berria botoia sakatu eta idatzi ondorengo datuak:

• Pendulua albora eramaten den θ₀ abiatze-angelua desplazamendu barrari eragiten edo laukian idazten.

• Jaurtigaia askatzeko, penduluak bertikalarekin osatzen duen θ askatze-angelua desplazamendu barrari eragiten edo laukian idazten.

Hasi botoia sakatu.

Jaurtigaia lurrera iristen denean, datu-bikote bat idatzita agertzen da applet-aren ezkerraldeko leihatilan: askatze-angelua θ eta irismena R. Errepika ezazu zenbait alditan askatze-abiadura ezberdinak erabiliz.

Grafikoa botoia sakatuz programak R(θ) kurba adierazten du urdinez, alegia, irismena askatze-angeluaren menpe, baina aukeratutako abiatze-angelu finko horretarako. Lortutako datu-bikote esperimentalak puntu gorriez adierazten dira kurbaren gainean, eta programak irismen maximoko θ_m askatze-angelua ere kalkulatzen du.
