Demagun karga-bikote bat: Q eta q. Bietatik bat, Q, finkoa da, eta bestea, q, malguki baten muturrean lotuta dago, irudiak erakusten duen bezala.

Har dezagun jatorritzat Q karga finkoaren posizioa.

  • Malgukiaren posizio naturala x0 da O jatorriarekiko (kargarik ez dagoenean) eta bere konstantea k.

  • Karga biak, Q eta q, zeinu berekoak direnean aldaratu egiten dira eta q karga jatorritik urruntzen da: x>x0.

  • Karga biak aurkako zeinukoak direnean erakarri egiten dira eta q karga jatorrirantz hurbiltzen da: x<x0.



Sistema hori itxuraz oso sinplea da, baina portaera konplexua du. Kalkula ditzagun q kargaren oreka-posizioak eta ikus dezagun zein baldintzatan diren egonkorrak ala ez.



Oreka-posizioak

Oreka posizioan, Q kargak q kargari eragiten dion erakarpena edo aldarapena konpentsatu egiten da malgukiak egiten dion indarrarekin.

Aurreko bi irudietan erakusten da kargen arteko indarraren noranzkoa (Fe), eta malgukiak egiten duen indarraren noranzkoa (Fm) bai kargek zeinu bera dutenean eta baita aurkako zeinua dutenean. Oreka-posizioa kalkulatzeko honako ekuazioa idatzi behar da:

Fe=Fm

Malgukiaren luzera x da eta deformaziorik gabe x0. Hortaz:

Har ditzagun (sinpletzearren) Q karga eta k konstantea honako erlazioa betetzen dutenak: 4πε0·k/Q=1 (edo bestela unitate-sistema aldatu eta q-ren karga erlatiboa honako unitateetan adierazi: 4πε0·k/Q).

Orduan oreka-posizioan,  q=x2(x-x0)

q karga ezaguna bada, oreka-posizioa kalkulatzeko (x) ekuazio kubiko hori ebatzi behar da.



Ekuazio kubikoaren soluzioak

Ondorengo grafikoan, gorriz, honako funtzioa adierazi da:

y=x2(x-x0

Esaterako, har dezagun x0=1.0 , eta x-ri balio ezberdinak eman (0.0, 1.1) tartean:

Ikusten da funtzio horrek minimo bat duela (xm ,ym). Berau kalkulatzeko y-ren deribatua kalkulatu behar da x-rekiko eta zero balioa inposatu:

Finko mantenduz x0=1.0, eta q karga ere ezaguna bada, honako kasu ezberdinak gerta daitezke:

  • Soluzio errealik ez

Kargaren balioa, q, funtzioaren minimoa baino txikiagoa bada, q<ym, irudiak erakusten du ekuazio horrek ez duela soluzio errealik, y=q zuzenak (urdinak) ez duelako funtzioa mozten.

Eta hori gertatzen denean, q<qm , erakarpen elektrikoak malgukiaren indarra gainditzen du posizio guztietan:

Edozein posiziotan (x<1 tartean) q handiagoa da (balio absolutuan) funtzioaren balioa baino: y=x2(x-x0). Ondorioz, karga biak erakarri egiten dira jatorrian elkartzen diren arte, x=0 posizioan.

  • Soluzio erreal bi:

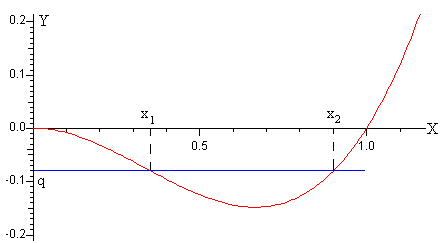

Kargaren balioa, q, funtzioaren minimoa baino handiagoa bada, q>ym, irudiak erakusten du y=q zuzenak funtzio kubikoa bi puntutan mozten duela.

  • Soluzio erreal bakar bat

Esaterako, karga biak aldaratzen direnean, alegia q>0, orduan y=q zuzenak funtzio kubikoa puntu bakar batean mozten du.



Soluzioen egonkortasuna

Sistemaren energia potentzial osoa bi energia potentzialen batura da: bata, kargen arteko elkarrekintzari dagokiona eta bestea, malguki elastikoari dagokiona deformatuta egoteagatik.



Baina Q karga eta malgukiaren k konstantea baldintza honekin aukeratu ditugu:  4πε0·k/Q=1.

Oreka-posizioak kalkulatzeko energia potentzialaren deribatua zero dela inposatzen da:

Baina hauxe da aurreko atalean aztertu dugun ekuazio bera.

Oreka-posizioak egonkorrak ala ezegonkorrak diren erabakitzeko, ep(x) energia potentzialaren bigarren deribatua kalkulatu behar da eta posizio horretako zeinua aztertu: positiboa bada minimoa da, beraz egonkorra eta negatiboa bada maximoa, beraz ezegonkorra.

  1. q>ym denean, alegia qm<q<0, soluzio erreal bi ematen ditu beraz, oreka-posizio bi daude: x1 posizioa energia potentzialaren maximo bat da eta x2 posizioa ordea, minimo bat. Beraz x2 egonkorra da eta x1 ezegonkorra.

  1. q kargaren balioa gutxitzen badoa, orduan maximoa eta minimoa hurbiltzen doaz eta azkenean (q=qm= -4x03/27 denean) elkar topo egiten dute xm=2x0/3 posizioan. Kasu horretan puntu hori inflexio-puntua da, energia potentzialaren bigarren deribatua ere nulua delako.

Horrelako posizio batek (alegia qm-ri dagokion xm posizioak) oreka neutroa du.

  1. q>0 denean, oreka-posizio bakarra ateratzen da, eta egonkorra da, energia potentzialaren minimo bat delako.



Saiakuntza

Aukeran idatz daiteke:

  • Malgukian lotutako karga, q, dagokion desplazamendu-barrari eragiten.

Kalkulatu botoia sakatu.

Programak energia potentzial normalizatuaren grafikoa adierazten du, ep(x), eta bere maximo eta minimoa seinalatzen ditu, existitzen direnean. Karga biak eta malgukia ere irudikatzen dira bere oreka-posizio egonkorrean, qm<q kasuan, eta jatorrian, x=0 posizioan q<qm kasuan.

Ekuazio kubikoaren soluzioak kalkulatzeko (x3-x2-q=0), eta q kargaren balio ezberdinetarako, grafikoki egin daiteke paper milimetratuaz, orri honetan azaldu den bezala. Bestela, kalkulagailua erabiliz ere, eta ekuazio kubiko baten soluzioak atalean azaltzen den prozeduraz ere egin daiteke.

stokesApplet aparecerá en un explorador compatible con JDK 1.1.



Ekuazio kubiko baten soluzioak

Programa interaktiboak, ekuazio kubikoaren soluzioak kalkulatzeko, honako liburu honetako prozedura erabiltzen du: Numerical Recipes in C.

Ekuazio kubiko bat orokorrean

x3+ax2+bx+c=0

Kalkulatu behar dira:

Eta R2<Q3 bada, orduan ekuazioak hiru soluzio erreal ditu:

Bestela, R2≥Q3 bada, soluzio erreal bat du eta irudikari bi. Soluzio erreala kalkulatzeko honako prozedura jarrai daiteke:

Hona hemen gure kasuko ekuazio kubikoa: x3-x2-q=0. Bere koefizienteak  a= -1, b=0, c= -q

·     Ekuazio kubikoak hiru soluzio erreal ditu baldintza honetan: R2<Q3

edota -4/27<q<0 bada, alegia q-ren balioa aipatutako tartean baldin badago: (qm, 0).

Lehen soluzioa, x1, negatiboa da eta baztertzen da; bigarrena, x2, oreka-posizioa egonkorrekoa da eta hirugarrena, x3 ezegonkorra.

·     Ekuazio kubikoak soluzio erreal bakarra du: R2Q3

hau da q≥0 denean.

Erreferentziak

Partensky M, Partensky P.D. Can a spring beat the charge?. The Physics Teacher, 42 November 2004, pp. 472-476

Press W. H., Teukolsky S. A., Vetterling W. T., Flannery B. P. Numerical Recipes in C, Second edition, Special functions. Chapter 5, Evaluation of functions, 5.6. Quadratic and Cubic Equations.
