Ecuaciones de Navier-Stokes en coordenadas cilíndricas

Estado estacionario

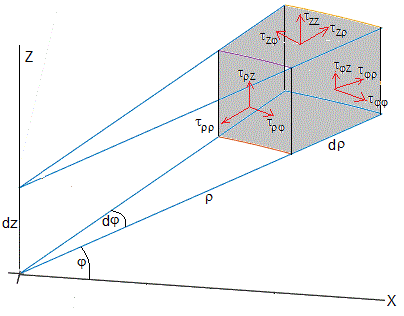

Coordendas cilíndricas

Flujo en un tubo de sección circular

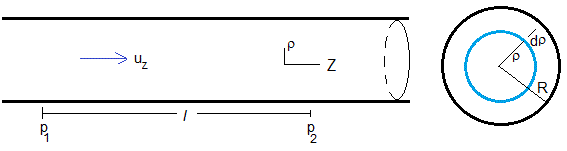

Sea un tubo de sección circular de radio R, por el que circula un fluido incompresible de densidad ρf y viscosidad η

Supondremos

Se aplica un gradiente de presión en la direción Z

p 2 p 1 l = Δp l

El sistema de ecuaciones diferenciales en derivadas parciales en coordenadas cilíndricas se transforma en otro más simple

u z z =0 { 0= p ρ 0= p z +η 1 ρ ρ ( ρ u z ρ )

La ecuación de continuidad nos indica que la componente uz de la velocidad del fluido es función únicamente de ρ

La ecuacion de la presión, nos dice que no depende del radio ρ.

Integramos dos veces la última ecuación diferencial

ρ ( ρ u z ρ )= Δp ηl ρ ρ u z ρ = 1 2 Δp ηl ρ 2 + c 1 u z ρ = 1 2 Δp ηl ρ+ c 1 ρ u z = 1 4 Δp ηl ρ 2 + c 1 lnρ+ c 2

Las constantes c1 y c2 se determinan a partir de las condiciones de contorno: uz(R)=0. La velocidad del fluido en contacto con las paredes del tubo es nula

La constante c1 deberá ser nula ya que para ρ=0, tenemos ln(0). Otra razón es que la velocidad es máxima en el eje del tubo, u z ρ | ρ=0 =0

Conocida c1, calculamos la constante c2

0= 1 4 Δp ηl R 2 + c 2

El resultado que ya hemos obtenido

u z = 1 4 Δp ηl ρ 2 1 4 Δp ηl R 2 = 1 4 Δp ηl ( ρ 2 R 2 )

La velocidad máxima para ρ=0

u m = 1 4 Δp ηl R 2

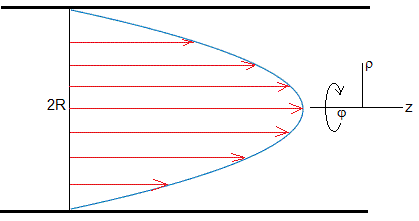

El perfil de velocidades es un paraboloide de revolución al girar la figura alrededor del eje del tubo

El volumen de fluido que atraviesa el área del anillo comprendido entre ρ y ρ+dρ en la unidad de tiempo es uz(2πρdρ). Donde uz es la velocidad del fluido a una distancia ρ del eje del tubo y 2πρdρ es el área del anillo

El gasto se calcula integrando

G= 0 R u z ( 2πρ·dρ ) = π 2 Δp ηl 0 R ρ( ρ 2 R 2 )dρ = π 8 Δp ηl R 4

Tubo hueco

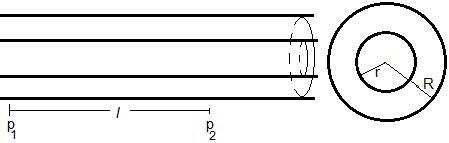

Supongamos ahora un tubo hueco de radio interior r y radio exterior R. Sabiendo que uz=0, para ρ=r (superficie interior del tubo) y para ρ=R (superficie exterior), calculamos las constantes c1 y c2

0= 1 4 Δp ηl r 2 + c 1 lnr+ c 2 0= 1 4 Δp ηl R 2 + c 1 lnR+ c 2

El perfil de velocidades es

u z = 1 4 Δp ηl ( ρ 2 ( R 2 r 2 ) ln( R r ) lnρ+ ( R 2 r 2 ) ln( R r ) lnR R 2 )= 1 4 Δp ηl R 2 ( ρ 2 R 2 + ( 1 r 2 R 2 ) ln( R r ) ln( R ρ )1 ) u z = 1 4 Δp ηl ( ρ 2 r 2 )lnR( R 2 r 2 )lnρ+( R 2 ρ 2 )lnr ln( R r )

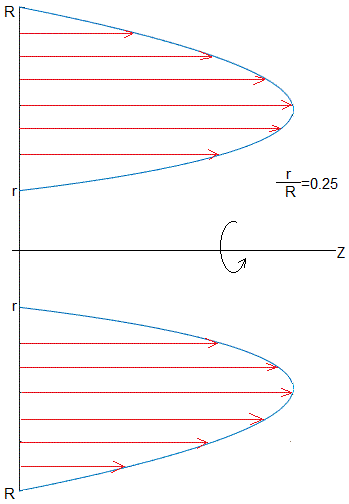

Perfil de velocidades del tubo hueco

Para representar el perfil de velocidades de ha empleado el código

R=1; %radio exterior
r=0.25; %radio interior
f=@(x) (1-x.^2-(1-(r/R)^2)*log(R./x)/log(R/r));
fplot(f, [r,R])
xlabel('\rho/R')
ylabel('v/v_0')
grid on
title('Perfil de velocidades')
view(90,-90)

La máxima velocidad se obtiene derivando e igualando a cero, duz/dρ=0

d u z dρ = 1 4 Δp ηl 2ρlnR R 2 r 2 ρ 2ρlnr ln( R r ) =0 r m = R 2 r 2 2ln( R r )

>> rm=sqrt((R^2-r^2)/(2*log(R/r)))
rm =    0.5815
>> f(rm)
ans =    0.2952

La máxima velocidad uz/v0=0.2952, donde v0=Δp·R2/(4ηl)

Gasto

Obtenemos el gasto de forma similar a la del tubo, cambiando solamente el límite inferior de la integral, en vez de 0 se pone r radio interior del tubo.

G= r R u z ( 2πρ·dρ ) = π 2 Δp ηl 1 ln( R r ) { ( ρ 4 4 r 2 ρ 2 2 )lnR( R 2 r 2 ) ρ 2 2 ( lnρ 1 2 )+( R 2 ρ 2 2 ρ 4 4 )lnr } | r R = π 8 Δp ηl ( R 2 r 2 ){ R 2 r 2 +( R 2 + r 2 )ln( R r ) } ln( R r )

Se ha utilizado el resultado de la integral

xlnx·dx= x 2 2 ( lnx 1 2 )

Tubo vertical

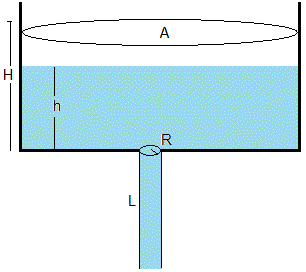

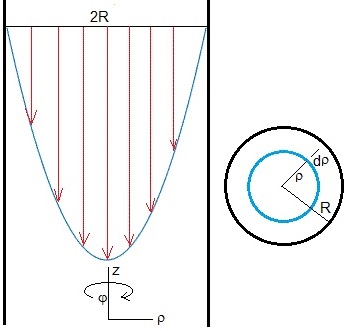

Un depósito cilíndrico de sección A contiene un líquido de densidad ρf y visocidad η hasta una altura H. En el fondo del depósito hay un tubo vertical de radio R y longitud L a través del cual se descarga el depósito

En este apartado, vamos a calcular la altura h del líquido en el depósito en en función del tiempo t

Supondremos que el estado transitorio dura un tiempo muy pequeño, el fluido está en cada instante en estado cuasiestacionario

Resolveremos la ecuación de Navier-Stokes en el estado estacionario, teniendo en cuenta que la aceleración de la gravedad g actúa sobre el fluido y la diferencia de presión hidrostática entre el extremo inferior y superior del tubo es ρfg(h+L)-ρfgL

0= p z ρ f g+η 1 ρ ρ ( ρ u z ρ ) 0= ρ f g(h+L) ρ f gL L ρ f g+η 1 ρ ρ ( ρ u z ρ )

Integramos la ecuación diferencial

υ 1 ρ ρ ( ρ u z ρ )=g( h L +1 ),υ= η ρ f ρ ( ρ u z ρ )=ρ g υ ( h L +1 ) ρ u z ρ = 1 2 g υ ( h L +1 ) ρ 2 + c 1 u z ρ = 1 2 g υ ( h L +1 )ρ+ c 1 ρ u z = 1 4 g υ ( h L +1 ) ρ 2 + c 1 lnρ+ c 2

La constante c1 deberá ser nula ya que para ρ=0, tenemos ln(0).

u z = 1 4 g υ ( h L +1 ) ρ 2 + c 2

Las constante c2 se determina a partir de las condiciones de contorno: uz(R)=0. La velocidad del fluido en contacto con las paredes del tubo es nula

c 2 = 1 4 g υ ( h L +1 ) R 2 u z = 1 4 g υ ( h L +1 )( R 2 ρ 2 )

El gasto (volumen por unidad de tiempo) es

G= 0 R | u z |( 2πρ·dρ ) = π 2 g υ ( h L +1 ) 0 R ρ( R 2 ρ 2 )dρ = π 8 g υ ( h L +1 ) R 4

La altura h del líquido en el depósito disminuye con el tiempo

G=A dh dt dh dt =( π R 2 A )( g R 2 8υ )( h L +1 )

Integramos, sabiendo que en el instante t=0, la altura de líquido en el depósito es H

H h dh h L +1 = π R 2 A g R 2 8υ 0 t dt Lln h L +1 H L +1 = π R 2 A g R 2 8υ t h L +1=( H L +1 )exp( π R 2 A g R 2 8υL t ) h=( H+L )exp( π R 2 A g R 2 8υL t )L

Se vacía el depósito, en el instante tf tal que h=0

L=( H+L )exp( π R 2 A g R 2 8υL t f ) t f = A π R 2 8υL g R 2 ln( H L +1 )

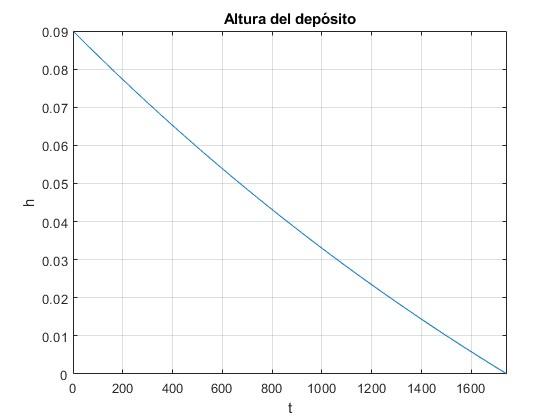

Ejemplo

R=0.0026; %radio del tubo vertical
L=0.14; %longitud del tubo
A=0.0057; %sección del depósito
H=0.09; %altura del líquido en el depósito
nu=773.8e-6; %visosidad cinemática de la glicerina
k=pi*R^4*9.8/(8*A*nu*L);
f=@(t) (H+L)*exp(-k*t)-L;
tf=log(H/L+1)/k;
fplot(f,[0,tf])
grid on
xlabel('t')
ylabel('h')
title('Altura del depósito')

Fluido entre dos cilindros coaxiales muy largos

Consideremos dos cilindros coaxiales de radios R1 el macizo y R2 el hueco. Giran con velocidad angular constante ω1 y ω2, respectivamente, alrededor del eje común Z.

La componente de la velocidad del fluido uz y sus derivadas son nulas. La velocidad del fluido incompresible no depende de z, por lo que se reduce el sistema de ecuaciones diferenciales en derivadas parciales

Por otra parte, el problema tiene simetría alrededor del eje de rotación Z, por lo que las componentes uρ y uφ de la velocidad del fluido y sus derivadas no dependen de φ

En el estado estacionario, el sistema de ecuaciones diferenciales en derivadas parciales se reduce a

1 ρ ( ρ u ρ ) ρ =0 { ρ f ( u ρ u ρ ρ u φ 2 ρ )= p ρ +η( 1 ρ ρ ( ρ u ρ ρ ) u ρ ρ 2 ) ρ f ( u ρ u φ ρ + u ρ u φ ρ )=η( 1 ρ ρ ( ρ u φ ρ ) u φ ρ 2 )

La componente uρ es nula en las paredes del recipiente R1 y R2, donde las componentes de la velocidad del fluido son uφ(R1)=ω1R1 y uφ(R2)=ω2R2

La solución de la ecuación de continuidad es

u ρ = c ρ u ρ ( R 1 )= c R 1 =0 u ρ ( R 2 )= c R 2 =0 c=0, u ρ =0

El sistema de ecuaciones diferenciales en derivadas parciales se reduce aún más

{ ρ f ( u φ 2 ρ )= p ρ 0=η( 1 ρ ρ ( ρ u φ ρ ) u φ ρ 2 ) { p ρ = ρ f u φ 2 ρ ρ ( ρ u φ ρ ) u φ ρ =0

Para la segunda ecuación diferencial, buscamos una solución en forma de serie infinita

u φ = n= n= a n ρ n

Introduciendo en la ecuación diferencial

u φ = n= n= a n ρ n ρ ( n= n= a n n ρ n )= n= n= a n ρ n1 n= n= a n n 2 ρ n1 = n= n= a n ρ n1 n 2 =1

La solución consta de dos términos, como puede comprobarse por simple sustitución en la ecuación diferencial

u φ =Aρ+ B ρ

Determinamos los coeficientes A y B a partir de las condiciones de contorno: uφ(R1)=ω1R1 y uφ(R2)=ω2R2

{ ω 1 R 1 =A R 1 + B R 1 ω 2 R 2 =A R 2 + B R 2 A= ω 2 R 2 2 ω 1 R 1 2 R 2 2 R 1 2 ,B= ω 1 ω 2 R 2 2 R 1 2 R 2 2 R 1 2 u φ = 1 R 2 2 R 1 2 { ( ω 2 R 2 2 ω 1 R 1 2 )ρ( ω 2 ω 1 ) R 2 2 R 1 2 1 ρ }

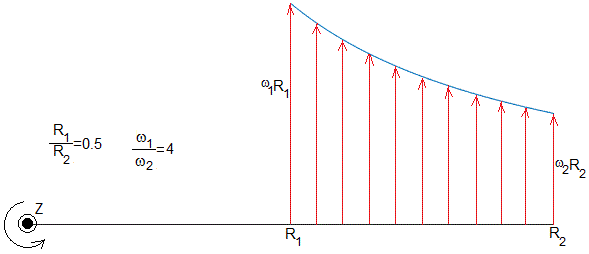

Representamos la componente uφ de la velocidad del fluido entre los dos cilindros, para R1/R2=0.5 y para dos valores de ω1/ω2=4 y 0.2

u φ = R 2 ω 2 1 R 1 2 R 2 2 { ( 1 ω 1 ω 2 R 1 2 R 2 2 ) ρ R 2 ( 1 ω 1 ω 2 ) R 1 2 R 2 2 1 ρ R 2 }

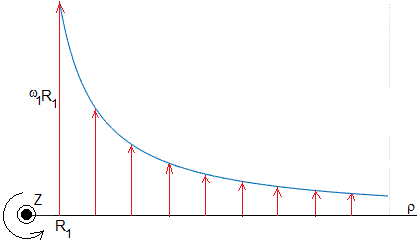

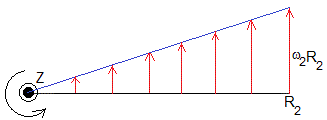

Casos particulares:

Presión

Determinamos la presión p resolviendo la primera ecuación diferencial

p ρ = ρ f 1 ρ ( Aρ+ B ρ ) 2 = ρ f ( A 2 ρ+ B 2 ρ 3 +2 AB ρ ) pp( R 1 ) ρ f = R 1 ρ ( A 2 ρ+ B 2 ρ 3 +2 AB ρ )dρ = 1 2 A 2 ρ 2 1 2 B 2 ρ 2 +2ABlnρ | R 1 ρ = 1 2 A 2 ( ρ 2 R 1 2 ) B 2 2 ( 1 ρ 2 1 R 1 2 )+2ABln ρ R 1

El resultado es

p ρ f = p( R 1 ) ρ f + 1 ( R 2 2 R 1 2 ) 2 { ( ω 2 R 2 2 ω 1 R 1 2 ) 2 ρ 2 R 1 2 2 ( ω 1 ω 2 ) 2 R 2 4 R 1 4 2 ( 1 ρ 2 1 R 1 2 )+2( ω 2 R 2 2 ω 1 R 1 2 )( ω 1 ω 2 ) R 2 2 R 1 2 ln ρ R 1 }

Esfuerzo viscoso

τ ρφ =η( ρ ρ ( u φ ρ )+ 1 ρ u ρ φ ) τ ρφ =ηρ ρ ( u φ ρ )=2ηρ B ρ 3 =2η B ρ 2

Ya que uρ=0 y su derivada, por simetría alrededor del eje Z, no depende de φ. La fuerza en la longitud l del cilindro es

F 2π R 1 ·l =2η B R 1 2

El momento de esta fuerza respecto del eje de rotación es

M=F· R 1 =4πηl ω 2 ω 1 R 2 2 R 1 2 R 2 2 R 1 2

Resultado que ya hemos obtenido en la página titulada Fluido entre dos cilindros coaxiales de una forma más sencilla

Dos fluidos inmiscibles

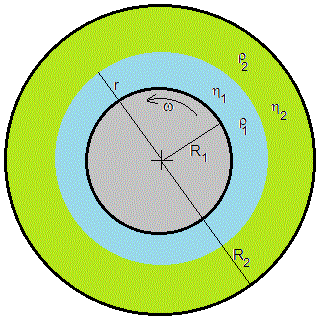

Consideremos dos fluidos inmiscibles (agua y aceite) de densidades ρ1 y ρ2 y viscosidades η1 y η2, respectivamente. El primer fluido es una capa cilíndica de radios R1 y r del eje del cilindro y el segundo, una capa cilíndrica de radios r y R2, tal como se aprecia en la figura.

El cilindro interior de radio R1 gira con velocidad angular constante ω. El cilidro hueco de radio R2 permence en reposo

Para calcular las velocidades u y u de los dos fluidos, resolveremos las ecuaciones diferenciales

{ ρ ( ρ u 1φ ρ ) u 1φ ρ =0 ρ ( ρ u 2φ ρ ) u 2φ ρ =0 { u 1φ = A 1 ρ+ B 1 ρ u 2φ = A 2 ρ+ B 2 ρ

Las condiciones de contorno, determinan los cuatro coeficientes A1, A2, B1, B2

u 1φ ( R 1 )=ω R 1 u 2φ ( R 2 )=0

En la superficie de separación ρ=r, las velocidades de los dos fluidos coinciden

u 1φ (r)= u 2φ (r) A 1 r+ B 1 r = A 2 r+ B 2 r

El esfuero viscoso τρφ de un fluido sobre el otro coinciden

τ ρφ =2η B ρ 2 2 η 1 B 1 r 2 =2 η 2 B 2 r 2

Resolvemos el sistema de cuatro ecuaciones con cuatro incógnitas

{ A 1 R 1 + B 1 R 1 =ω R 1 A 2 R 2 + B 2 R 2 =0 A 1 r+ B 1 r = A 2 r+ B 2 r η 1 B 1 = η 2 B 2 A 1 =ω η 1 η 2 ( R 1 2 r 2 R 1 2 R 2 2 ) R 1 2 r 2 k ,k=1 R 1 2 r 2 + η 1 η 2 ( R 1 2 r 2 R 1 2 R 2 2 ) B 1 =ω R 1 2 k , B 2 =ω η 1 η 2 R 1 2 k , A 2 = ω k η 1 η 2 R 1 2 R 2 2

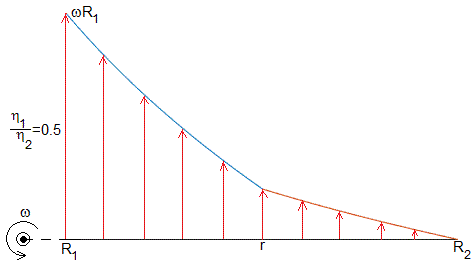

Representamos el perfil de velocidades

{ u 1φ = A 1 ρ+ B 1 ρ u 2φ = A 2 ρ+ B 2 ρ

para R1=1, R2=2, r=1.5, para dos valores del cociente η1/η2=0.5, 2

eta=0.5; %eta_1/eta_2
R1=1; %radios
R2=2;
r=1.5;
k=1-R1^2/r^2+eta*(R1^2/r^2-R1^2/R2^2);
A1=(eta*(R1^2/r^2-R1^2/R2^2)-R1^2/r^2)/k;
B1=R1^2/k;
A2=-eta*R1^2/(k*R2^2);
B2=eta*R1^2/k;
hold on
u1=@(y) A1*y+B1./y;
u2=@(y) A2*y+B2./y;
fplot(u1,[R1,r])
fplot(u2,[r,R2])
hold off
xlabel('\rho')
ylabel('u_\phi/\omega')
title('Perfil de velocidades')

Fluido entre dos cilindros coaxiales porosos

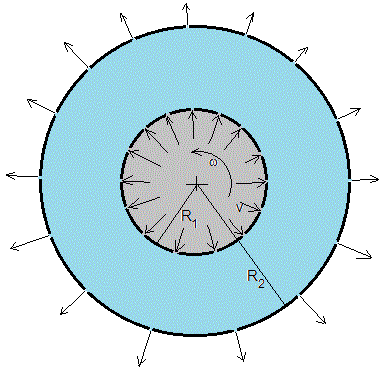

Consideremos dos cilindros coaxiales de radios R1 el macizo y R2 el hueco. El primero gira con velocidad angular constante ω, alrededor del eje común Z. El cilindro hueco permenece en reposo

Ambos cilindros son porosos y el fluido que entra por el cilindro macizo con velocidad v y sale por el cilindro hueco, tal como se muestra en la figura. Vamos a determinar el perfil uφ(ρ) de la velocidad del fluido en el espacio comprendido entre los dos cilindros, R1<ρ<R2

Como en el aparado anterior, el flujo no depende de z, se elimina la tercera ecuación diferencial en derivadas parciales

El flujo tiene simetría de revolución alrededor del eje Z, no depende de φ ni de sus derivadas.

En este caso, la componente uρ≠0

El sistema de ecuaciones diferenciales en derivadas parciales se reduce a

1 ρ ( ρ u ρ ) ρ =0 { ρ f ( u ρ u ρ ρ u φ 2 ρ )= p ρ +η( 1 ρ ρ ( ρ u ρ ρ ) u ρ ρ 2 ) ρ f ( u ρ u φ ρ + u ρ u φ ρ )=η( 1 ρ ρ ( ρ u φ ρ ) u φ ρ 2 )

Las condiciones de contorno son:

La ecuación de continuidad nos indica que ρuφ=cte. En la superficie del ciclindro macizo, ρ=R1

R 1 v=ρ u ρ u ρ = R 1 v ρ

La última ecuación diferencial se transforma en

v R 1 ρ u φ ρ +v R 1 u φ ρ 2 =υ( 1 ρ ρ ( ρ u φ ρ ) u φ ρ 2 ),υ= η ρ f ( ρ u φ ) ρ = υ v R 1 ρ 2 ρ ( 1 ρ ρ ( ρ u φ ) )

Llamamos z=ρuφ

z ρ = 1 k ρ 2 ρ ( 1 ρ z ρ ),z=ρ u φ ,k= v R 1 υ = v R 1 ρ f η 1 ρ z ρ = 1 k ρ ρ ( 1 ρ z ρ )

Llamamos s a la derivada de z/ρ

s= 1 k ρ s ρ ,s= 1 ρ z ρ s s =k ρ ρ lns=klnρ+ln c 1 s= c 1 ρ k

Deshaciendo los cambios de variable

c 1 ρ k = 1 ρ z ρ z= c 1 ρ k+2 k+2 + c 2 u φ = z ρ = c 1 ρ k+1 k+2 + c 2 ρ

Los coeficientes c1 y c2 se determinan a partir de la condiciones de contorno

{ ω R 1 = c 1 R 1 k+1 k+2 + c 2 R 1 0= c 1 R 2 k+1 k+2 + c 2 R 2 c 1 = ω R 1 2 ( k+2 ) R 2 k+2 R 1 k+2 , c 2 = ω R 1 2 R 2 k+2 R 1 k+2 R 2 k+2 u φ =ω R 1 2 ( R 2 k+2 ρ k+2 ) ρ( R 2 k+2 R 1 k+2 )

En forma adimensional

u φ ω R 1 = ( R k+2 x k+2 ) x( R k+2 1 ) ,x= ρ R 1 ,R= R 2 R 1

Caso particular, k=-2

Este caso hay que resolverlo separadamente

c 1 ρ 2 = 1 ρ z ρ z ρ = c 1 ρ z= c 1 lnρ+ c 2 u φ = z ρ = 1 ρ ( c 1 lnρ+ c 2 )

Los coeficientes c1 y c2 se determinan a partir de la condiciones de contorno

{ ω R 1 = 1 R 1 ( c 1 ln R 1 + c 2 ) 0= 1 R 2 ( c 1 ln R 2 + c 2 ) u φ =ω R 1 2 ln( R 2 ρ ) ρln( R 2 R 1 )

En forma adimensional

u φ ω R 1 = ln( R x ) xln( R ) ,x= ρ R 1 ,R= R 2 R 1

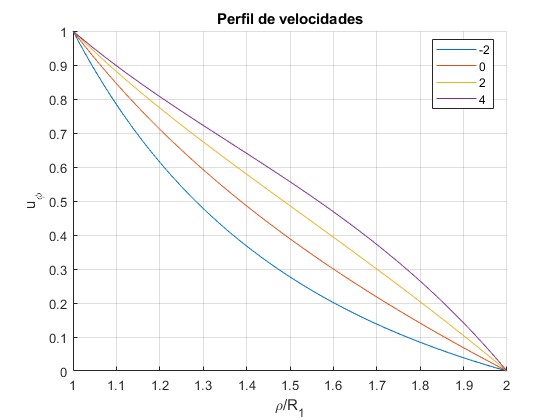

R=2; %R2/R1
hold on
k=-2;
f=@(x) log(R./x)./(x*log(R));
fplot(f,[1,2],'displayName',num2str(k))
for k=[0,2,4]
    f=@(x) (R^(k+2)-x.^(k+2))./(x*(R^(k+2)-1));
    fplot(f,[1,2],'displayName',num2str(k))
end
hold off
grid on
legend('-DynamicLegend','location','best')
xlabel('\rho/R_1')
ylabel('u_\phi')
title('Perfil de velocidades')

Referencias

C. Neipp, A. Hernández, T. Beléndez, J.J. Rodes, A. Beléndez. Three approaches to calculating the velocity profile of a laminar incompressible fluid in a hollow tube. Am. J. Phys. 71 (1) January 2003, pp. 46-48

Michel O. Deville. An Introduction to the Mechanics of Incompressible Fluids. Springer (2022), pp. 58-62

Charles R. (Chuck) Smith. Introduction to Graduate Fluid Mechanics. Fourth Edition. Self-Published, 2023. pp. 164-177

Don S. Lemons, Trevor C. Lipsombe, Rickey J. Faehl. Vertical quasistatic Poiseuille flow: Theory and experiment. Am. J. Phys. 90 (1), January 2022. pp. 59-63
