El péndulo doble

El péndulo doble como se muestra en la figura, está formado por dos péndulos simples de longitudes l1 y l2, de los que cuelgan partículas de masas m1 y m2. En un instante determinado t, los hilos inextensibles forman ángulos θ1 y θ2 con la vertical.
Energía
La energía del sistema es la suma de la energía potencial y de la energía cinética de las dos partículas.
Energía potencial
Situamos el nivel cero de energía potencial en el punto de suspensión del primer péndulo. La energía potencial es
V=-m1·gl1cos θ1-m2g(l1cos θ1+l2cos θ2)=-(m1+m2)·gl1cos θ1-m2gl2cos θ2
Energía cinética
El módulo de la velocidad del primer péndulo es v1=l1·dθ1/dt (velocidad angular por el radio de la circunferencia que describe), sus componentes son
El módulo de la velocidad de la segunda partícula en un sistema de referencia que se mueve con la velocidad de la primera partícula es v2=l2·dθ2/dt. Sus componentes son
La velocidad de la segunda partícula respecto al sistema de referencia inercial situado en O es la suma vectorial de ambas velocidades (véase la figura de la derecha)
Calculamos los módulos de las velocidades de las dos partículas. La energía cinética del sistema es
Ecuaciones del movimiento
Las ecuaciones del movimiento de Lagrange nos llevan al sistema de dos ecuaciones diferenciales de segundo orden.La lagrangiana L=T-V
Las primera ecuación del movimiento se obtiene
La segunda ecuación del movimiento, se obtiene
Dividimos ambas ecuaciones por m2l1l2 y llamamos m=m1/m2
Tenemos un sistema de dos ecuaciones con dos incógnitas en las que tenemos que despejar la derivada segunda de la posición angular de θ1 y θ2 de cada uno de los péndulos para proceder a su integración numérica.
El resultado es
Se resuelve el sistema de ecuaciones diferenciales por procedimientos numéricos con las siguientes condiciones iniciales: en el instante t=0, θ1=θ10 y dθ1/dt=0, θ2=θ20 y dθ2/dt=0
La energía total del sistema de dos partículas es constante, lo que nos permitirá verificar si el procedimiento numérico aplicado da buenos resultados
m=1; %relación m1/m2 L1=1; L2=2; x0=[pi/3, 0, -pi/6, 0]; tspan=[0,10]; fg=@(t,x)[x(2);(cos(x(1)-x(3))*(9.8*sin(x(3))/L1-x(2)^2*sin(x(1)-x(3)))- (L2*((m+1)*9.8*sin(x(1))/L2+x(4)^2*sin(x(1)-x(3)))/L1)) /(m+sin(x(1)-x(3))*sin(x(1)-x(3))); x(4); (cos(x(1)-x(3))*((m+1)*9.8*sin(x(1))/L2+x(4)^2*sin(x(1)-x(3))) -((m+1)*L1*(9.8*sin(x(3)) /L1-x(2)^2*sin(x(1)-x(3)))/L2))/(m+sin(x(1)-x(3))*sin(x(1)-x(3)))]; [t,x]=ode45(fg,tspan,x0); hold on plot(x(:,1),x(:,2),'r') plot(x(:,3),x(:,4),'b') hold off grid on legend('1','2'); xlabel('\theta_1, \theta_2') ylabel('\omega_1, \omega_2') title('Péndulo doble') Einicial=-(m+1)*9.8*cos(x0(1))/L2-9.8*cos(x0(3))/L1; E=(m+1)*L1*x(:,2).^2/(2*L2)+L2*x(:,4).^2/(2*L1)+(x(:,2).*x(:,4)). *cos(x(:,1)-x(:,3))-(m+1)*9.8*cos(x(:,1))/L2-9.8*cos(x(:,3))/L1; max(abs(100*(Einicial-E)/Einicial)) %error máximo en el intervalo de tiempo especificado
ans = 0.7792

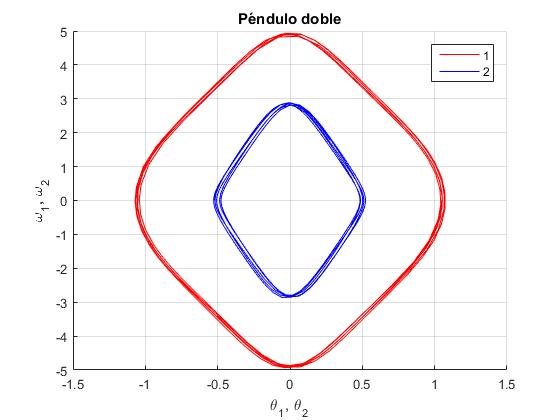

Representación de la trayectoria de las dos partículas en el espacio de las fases: θ1, dθ1/dt en color rojo y θ2, dθ2/dt en color azul
Actividades
Se introduce
-
La masa m2 de la partícula del péndulo inferior en kg, en el control titulado Masa 2.
-
La masa de la partícula del péndulo superior se ha fijado en m1=1 kg
-
La longitud l2 del péndulo inferior en el control titulado Longitud 2.
-
La longitud del péndulo superior se ha fijado en l1=1 m
-
El ángulo de desviación inicial θ10 del péndulo superior en grados, en el control titulado Angulo 1.
-
El ángulo de desviación inicial θ20 del péndulo inferior en grados, en el control titulado Angulo 2.
Se pulsa el botón titulado Nuevo
Se observa el movimiento de los dos partículas en el espacio de las fases: θ1, dθ1/dt en color rojo y θ2, dθ2/dt en color azul.
Se calcula el tanto por ciento de error,
.
Donde E0=-(m1+m2)·gl1cos θ10-m2gl2cos θ20, es la energía inicial y E es la energía en el instante t. Ambas cantidades deberían ser iguales. Cuando el tanto por ciento de error supera el 1%, el proceso de integración se detiene, se considera el procedimiento numérico no resuelve adecuadamente el sistema de ecuaciones diferenciales y se invita al lector a disminuir el Paso de integración, que por defecto, se ha establecido en h=0.01
Se puede controlar la trayectoria en el control titulado Trayectoria, n. puntos. Se dibuja un punto por cada paso de integración de la ecuación diferencial. Por defecto, se muestran los últimos 400 puntos. Se puede cambiar este número para ver con más detalle la trayectoria en el espacio de las fases
Modos normales de vibración
Si nos restringimos a pequeños valores de los ángulos θ1 y θ2, las ecuaciones del movimiento se hacen mucho más simples. Desarrollamos en serie de Taylor cosθ y tomamos los dos primeros términos no nulos del desarrollo en serie
La energía potencial con esta aproximación, se expresa
La energía cinética con esta aproximación, se expresa
Las ecuaciones del movimiento de Lagrange nos llevan al sistema de dos ecuaciones diferenciales de segundo orden. La lagrangiana L=Ek-Ep con el símbolo
Las ecuaciones del movimiento son
Calculamos las derivadas segundas respecto del tiempo de estas dos ecuaciones diferenciales
Entre estas cuatro ecuaciones, eliminamos θ2, obteniendo la ecuación diferencial de cuarto orden en θ1.
Suponiendo una solución de la forma
θ1=Asin(ωt)+Bcos(ωt) o bien, θ1=Asin(ωt+φ)
Calculamos la derivada segunda y la derivada cuarta de θ1 y las introducimos en la ecuación diferencial de cuarto orden, obteniendo la siguiente ecuación bicuadrada en ω.
Las dos raíces reales de esta ecuación son las frecuencias ω1 y ω2 de los modos normales de vibración
La forma general del ángulo θ1 en función del tiempo t es una combinación de los dos modos normales de vibración
θ1(t)=A1sin(ω1t)+ B1cos(ω1t)+ C1sin(ω2t)+ D1cos(ω2t)
Lo mismo para θ2
θ2(t)=A2sin(ω1t)+ B2cos(ω1t)+ C2sin(ω2t)+ D2cos(ω2t)
Las velocidades angulares son
Relacionamos los coeficientes A1 y A2, B1 y B2, C1 y C2, D1 y D2, calculando la derivada segunda de θ2, la derivada segunda de θ1 e introduciéndolos en una de las dos ecuaciones diferenciales del movimiento
Tenemos cuatro relaciones
Las condiciones iniciales determinan los valores de los cuatro coeficientes A1, B1, C1 y D1 y por tanto, de los coeficientes A2, B2, C2 y D2, a través de las relaciones establecidas anteriormente.
Desplazamos el primer péndulo un ángulo θ10 con respecto a la vertical y el segundo péndulo un ángulo θ20 a continuación, los soltamos. La velocidad inicial es dθ1/dt=0, dθ2/dt=0 en el instante t=0.
Resolvemos el sistema de cuatro ecuaciones junto a las relaciones establecidas anteriormente.
θ10=B1+D1
0=ω1·A1+ ω2·C1
θ20=B2+D2
0=ω1·A2+ ω2·C2
La solución de este sistema es
A1=C1=A2=C2=0
La posición angular en función del tiempo t de cada una de las partículas es
θ1(t)=B1cos(ω1t)+ D1cos(ω2t)
θ2(t)=B2cos(ω1t)+D2cos(ω2t)
Modos normales de vibración
-
El modo 1 de frecuencia angular ω1, se obtiene cuando D2=0, la relación entre los ángulos iniciales de desviación de los dos péndulos es
-
El modo 2 de frecuencia angular ω2, se obtiene cuando B2=0, la relación entre los ángulos iniciales de desviación de los dos péndulos es
B1=θ10, B2=θ20
La posición angular en función del tiempo t de cada una de las partículas es
D2=θ20, y D1=θ10
La posición angular en función del tiempo t de cada una de las partículas es
Cuando los péndulos son iguales
Cuando m1=m2 y l1=l2 las frecuencias ω1 y ω2 de los modos normales de vibración tienen una expresión mucho más simple
Los coeficientes B2, B1, D2 y D1 valen
Es importante analizar el caso de que θ20=0. Se desplaza el primer péndulo un ángulo θ10 respecto de la vertical y se suelta
Las ecuaciones del movimiento de cada unos de las partículas se escriben
En la figura, se representa en color rojo θ1(t) y en color azul la amplitud modulada
m1=1; %masa del primer péndulo m2=1; %masa del segundo péndulo lon1=1; %longitud del primer péndulo lon2=1; %longitud del segundo péndulo ang1=pi/18; %angulo inicial del primer péndulo ang2=0; %angulo inicial del segundo péndulo w1=((m1+m2)*9.8/(2*m1*lon1))*((1+lon1/lon2) -sqrt((1+lon1/lon2)*(1+lon1/lon2)-4*m1*lon1/((m1+m2)*lon2))); w2=((m1+m2)*9.8/(2*m1*lon1))*((1+lon1/lon2) +sqrt((1+lon1/lon2)*(1+lon1/lon2)-4*m1*lon1/((m1+m2)*lon2))); %coeficientes B2=w1*(w2*lon1*ang1+w2*lon2*ang2-9.8*ang2)/(9.8*(w2-w1)); D2=w2*(-w1*lon1*ang1-w1*lon2*ang2+9.8*ang2)/(9.8*(w2-w1)); B1=(-w1*lon2+9.8)*B2/(w1*lon1); D1=(-w2*lon2+9.8)*D2/(w2*lon1); t=linspace(0,10,200); y1=B1*cos(sqrt(w1)*t)+D1*cos(sqrt(w2)*t); y2=B2*cos(sqrt(w1)*t)+D2*cos(sqrt(w2)*t); figure amplitud1=ang1*cos((sqrt(w2)-sqrt(w1))*t/2); plot(t,y1,'r',t,amplitud1,'b') grid on xlabel('t') ylabel('\theta_1') title('Posición angular del primer péndulo') figure amplitud2=sqrt(2)*ang1*sin((sqrt(w2)-sqrt(w1))*t/2); plot(t,y2,'r',t,amplitud2,'b') grid on xlabel('t') ylabel('\theta_2') title('Posición angular del segundo péndulo')
En la figura, se representa en color rojo θ2(t) y en color azul la amplitud modulada
-
El modo 1 de frecuencia angular ω1, se obtiene cuando D2=0, la relación entre los ángulos iniciales de desviación de los dos péndulos es
-
El modo 2 de frecuencia angular ω2, se obtiene cuando B2=0, la relación entre los ángulos iniciales de desviación de los dos péndulos es
B2=θ20, y B1=θ10
La posición angular en función del tiempo t de cada una de las partículas es
D2=θ20, y D1=θ10
La posición angular en función del tiempo t de cada una de las partículas es
Actividades
Se introduce
-
La masa m2 de la partícula del péndulo inferior en kg, en el control titulado Masa 2.
-
La masa de la partícula del péndulo superior se ha fijado en m1=1 kg
-
La longitud l2 del péndulo inferior en el control titulado Longitud 2.
-
La longitud del péndulo superior se ha fijado en l1=1 m
-
El ángulo de desviación inicial θ10 del péndulo superior en grados, en el control titulado Angulo 1.
-
El ángulo de desviación inicial θ20 del péndulo inferior en grados, en el control titulado Angulo 2.
Se pulsa el botón titulado Nuevo
Se observa el movimiento de los dos péndulos y la representación gráfica del ángulo de desviación de cada péndulo θ1 y θ2 en función del tiempo t.
En la parte superior derecha, se muestra el valor de la energía total que permanece constante durante el movimiento de los péndulos.
Para observar los modos normales de vibración, se introducen los siguientes datos. Para el primer modo: Angulo 1, 7.07, Angulo 2, 10. Para el segundo modo: Angulo 1, -7.07, Angulo 2, 10
Referencias
Lee S. M. The double-simple pendulum problem. Am. J. Phys. 38 (1970) pp. 536-537
